Bromssnöre Knott 1130/1340 med klocka

Bromsvajer Knotten 1130/1340 med klocka för drag- och trailerbromsar

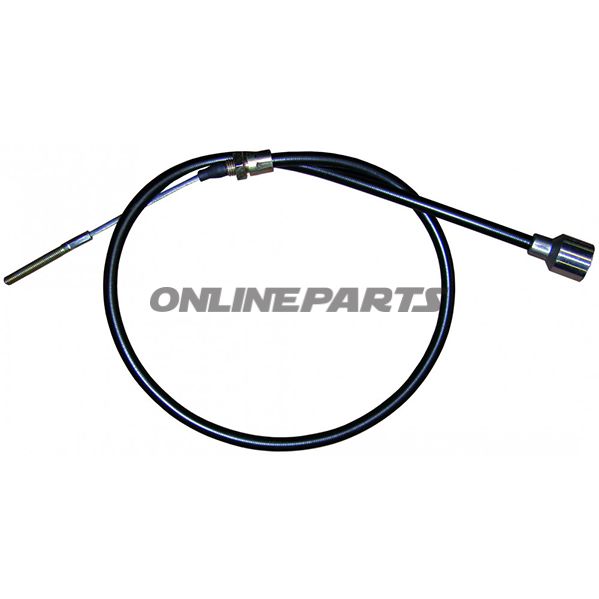

Denna bromsvajer från Knotten (GTIN: 6665D, MPN: 338.48.23) är en färdigmonterad Bowden-lösning med klocka, utformad för mekaniskt aktuerade trummelbromsar på släp- och lättsläpssystem. Produkten är avsedd att användas som drag- eller tryckkabel i bromssystem där kabelstyrning genom en yttre klocka är nödvändig för korrekt funktion och spelkontroll.

Funktion

• Bowden-kabeln leder den inre ståltråden som överför den mekaniska kraften från bromshandtag eller justerbara spännarm till bromstrumman.
• Klockan (slårets avslutning) möjliggör montering av kabeln i ett stöd eller en hållare och samtidigt skapa en smidig övergång för kabeln, vilket minimerar slitage och bindning.
• Längderna anger hylsens (housing) och stålkabelns mått så att du kan välja rätt del för din applikation utan omfattande anpassning.

Material och egenskaper

• Internt stålkabel: galvaniserad ståltråd flytt för att motstå dragkrafter och ge förutsägbar förlängning under belastning.
• Yttre hölje: formstabil bowden-hölje som säkerställer linjär rörelse av innertråden och skyddar mot smuts och fukt. Klockans inre diameter är 19 mm (inre mått), dimensionerad för att passa i standardfästen till Knotten-typ system.
• Avslutningar och fästen: fabriksmonterade ändstumpar för snabb utbytbarhet och enhetlig passform, minimerar behovet av ytterligare anpassning vid montering.

Tekniska mått

• Hylslängd (housinglängd): 1130 mm
• Stålkabel längd (reflånga): 1340 mm
• Klockans inre diameter: Ø 19 mm (inre mått)

Kompatibilitet

• Passar för Knotten-system samt motsvarande modeller från Schlegl, Nieper, Avonride och BPW (ny konstruktion).
• Kontrollera de konkreta monteringsmåtten (avstånd mellan fästen, typ av ändstycken och nödvändig fri längd) före montering för att säkerställa korrekta rörelseförhållanden och bromsfunktion.

Praktisk användning och installation

• Använd hylslängden som referens vid placering i fästen och genomföringar i släpvagnens konstruktion.
• Säkerställ korrekt kabelspänning och justering efter montering; förspänning påverkar både handlingskraft och spel i bromsarna.
• Undvik skarpa böjar och klämmningar av hylsan vid fastsättning för att bevara friktionsegenskaper och förlänga komponentens livslängd.

Ytterligare uppgifter

Produkten levereras av Knotten och identifieras med producentnummer 338.48.23 (MPN) och GTIN 6665D. Beskrivningen täcker standardutförande för mekaniska bromsanläggningar; angivna längder är fabriksmått och bör jämföras med fordonets originaldelar eller teknisk ritning vid utbyte.
