Bromssnöre Knott 1030/1240 med klocka

Bromsvarm/mekanismdrivna bromsströmbalk Knott 1030/1240 med klocka (Ø 19 mm)

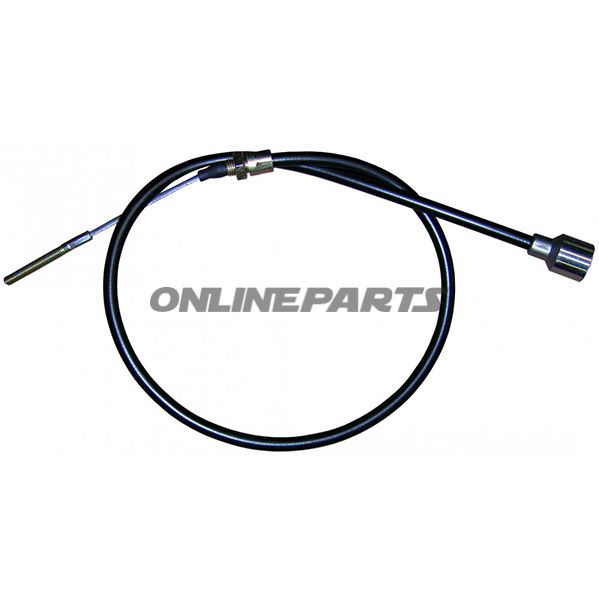

Denna produkt är en komplett bromsströmbalk ( Bowden-kabel ) levererad med klocka, avsedd för mekaniska bromsar på släpvagnar och liknande axelsystem. Produkten marknadsförs av Knott och finns under tillverkarens artikelnummer (MPN) 338.48.15 och GTIN 6665C.

Funktion

• Bromsströmbalken överför rörelse från bromsarm/drag till själva bromsmekanismen i trumman med hjälp av en stålvira i ett fodral.
• Klockan (klocka/skydd) sammanför wiren och leder den in i bromshusets ingång och säkerställer korrekt rörelseriktning samt minskar slitage på fodral och wire.
• Användningen är typisk på mekaniska bromsar av typen påsläp från tillverkare som Knott, Schlegl, Nieper, Avonride och nyare BPW-utföranden, där korrekt passform och längd är viktigt för funktion och justeringsmöjligheter.

Tekniska mått och passform

• Fodlängd (fodral): 1030 mm — detta är den yttre fodlen/längden som fästs i bromsarmen och ramen.
• Wirelängd (sträng): 1240 mm — total längd av stålvira mått utan fodral.
• Klockans inre diameter: Ø 19 mm — inre mått på klockfodralet, viktigt för korrekt insättning i bromshuset eller hållaren.
• Passar till: Knott, Schlegl, Nieper, Avonride och nyare BPW-utföranden (se till att kontrollera dimensioner mot befintlig installation före montering).

Material och egenskaper

• Wire: som standard tillverkad i galvaniserat eller rostskyddat stål för att ge nödvändig draghållfasthet och motstånd mot korrosion. Den exakta legeringen beror på tillverkarens specifikation, men konstruktionen är anpassad för drift i utomhus- och dammiga miljöer.
• Fodral och klocka: tillverkade i stål eller metallbelagt material. Fodralet skyddar wiren mot skarpa kanter och förhindrar direkt inträngning av smuts till wireytan.
• Utformad för mekanisk slitstyrka och dimensionell stabilitet under upprepade rörelser och belastningar typiska för släpvagnsbromssystem.

Monterings- och funktionsanvisningar

• Kontrollera alltid att fodlängd och wirelängd överensstämmer med befintliga komponenter. Fel längd kan förhindra korrekt justering av bromsen eller leda till för tidigt slitage.
• Vid utbyte: smörj eventuella rörliga ändstycken enligt tillverkarens rekommendationer, och kontrollera att klockan sitter tätt i bromshuset för att undvika friktion och inträngning av smuts.
• Ersättningsdelen följer Knott’s MPN 338.48.15, vilket gör den lätt att matcha mot tekniska reservdelsspecifikationer och verkstadslister.

Kort om identifikation

• Varumärke/tillverkare: Knott — känd leverantör av axlar och bromssystemkomponenter, vilket gör MPN 338.48.15 relevant vid köp och sökning efter reservdelar.
• MPN: 338.48.15 — använd detta nummer för att säkerställa korrekt reservdelsidentifiering.
• GTIN: 6665C — angivet för entydig identifikation i system och kataloger.

Om du är osäker på kompatibilitet med en specifik axel- eller bromsmodell rekommenderas det att jämföra de angivna måtten (fodlängd 1030 mm, wirelängd 1240 mm, klocka Ø 19 mm) med den befintliga installationen eller kontakta en tekniker med erfarenhet av Knott/Schlegl/BPW-system.
