Bromsbackssats Knott 200X30

Bromsbackset till tromelbromsar, Knott/BPW 200 x 30 mm

Produkt: Bromsbackset till Knott- och BPW-hjulbromsar. Detta set är avsett för tromelbromsar med mått 200 x 30 mm och täcker de angivna bromsmodellerna.

Identifiering: Tillverkarens artikelnummer (MPN) är 338.49.14 och GTIN/varunummer är 76484292. Dessa nummer kan användas vid sökning efter reservdel eller kontroll av kompatibilitet med serviceinformation.

Funktion

Bromsbackarna i setet överför bromskraften från bromsarmaturerna till tromeln genom mekaniskt tryck. När bromsen aktiveras pressas bromsbeläggningen ut mot tromelns insida, vilket skapar friktion och bromseffekt. De medföljande fjäderkomponenterna håller skenorna i korrekt viloläge och säkerställer återföring efter friktion.

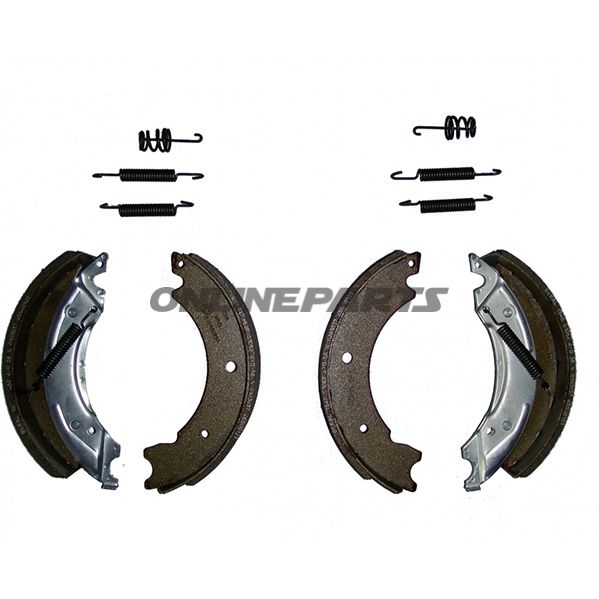

Innehåll och komponenter

• 4 x bromsbackar (främre och bakre uppsättning motsvarande en axel)
• 2 olika typer av drag-/spännfjädrar
• 1 typ av tryck-/kompressionsfjäder

Material och egenskaper

Bromsbackskomponenterna är tillverkade med stålbaks och friktionsmaterial på kontaktytan. Stålbaks ger nödvändig styvhet och formstabilitet under belastning, medan det fabriksmonterade friktionsmaterialet är formulerat för att motstå värme och slitage vid normal släpvagns- och traileranvändning. Fjädrarna är tillverkade av fjäderstål med ytkonstruktion för korrosionsskydd.

Det finns inget angivet användning av organiska eller metalliska friktionsspecifikationer i datamaterialet; bedöm därför materialegenskaper i förhållande till ditt fordons driftsförhållanden (belastning, miljö, underhållsintervaller).

Kompatibilitet

• Mått: 200 x 30 mm
• Angivna bromstyper: Knott 20-963/1 och BPW S 2003-5 R ASK

Använd MPN 338.49.14 och GTIN 76484292 när du verifierar mot tillverkarens reservdelssammanställningar eller verkstadens reservdelar för att säkerställa korrekt passform. Passar för de nämnda Knott- och BPW-modellerna; vid osäkerhet jämför mått och upphängningspunkter med befintliga skenor.

Tekniska överväganden vid montering

• Kontrollera tromelns inre diameter och yta innan montering för att säkerställa jämn kontaktyta.
• Bedöm fjäderplacering och riktning noggrant; felmontering kan ändra återföringskraft och bromseffekt.
• Efter montering bör bromsarna köras in ochjusteras enligt tillverkarens anvisningar, inklusive eventuell självjusteringsmekanism.
• Byt broms-komponenter parvis på samma axel för att upprätthålla balanserad bromskraft.

Innehåll/Noteringar

Setkomponenter ingår för en axel/hjulpar som angivet; uppgifter om förpackningsenheter i ursprunglig tysk text har utelämnats för att undvika missförstånd kring levererade antal till slutkunden. Om ytterligare tekniska data krävs (materialspecifikation för friktion, leverantörscertifikat m.m.), bör dessa hämtas från reservdelstillverkaren eller tillverkarens tekniska dokumentation under MPN 338.49.14.
