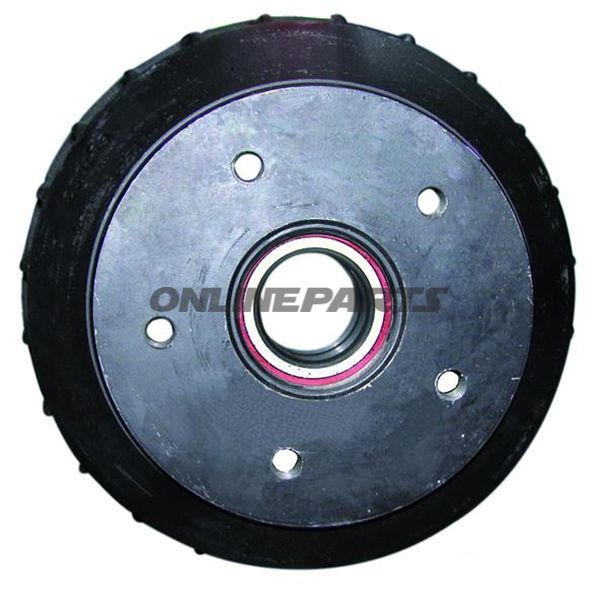

Bremstrumma AL-KO 200 x 50 RA5X112 RADL39/72X37MM

Bromsframmatningstrommel till AL-KO axel — 200 x 50 mm, boltcirkeln 5x112

Produkt: Bromsframmatningstrommel från AL-KO (modell 338.15.22), avsedd för AL-KO-axlar och trumbromsar. GTIN: 74352704. Denna trommel används som driven bromsskiva-ersättning på lätta till medelstora trailer- och vagnaxlar med angivna mått.

Funktion

• Huvudfunktionen är att fungera som bromsskiva för trumbromsar, där beläggen (bromsbelägg) griper inåt mot trommelens yta för att bromsa hjulet.
• Trommeln överför bromskraft från bromsbelägg till hjulet och ska klara upprepade uppvärmnings- och kylcykler utan deformation.
• Designad för montering på axlar med boltcirkel 5×112 mm och invändiga diameter samt lagerplacering som beskrivs nedan.

Dimensioner och mekaniska anslutningar

• Bromsstorlek (trommel): 200 x 50 mm (diameter x bromsyta bredd).
• Boltcirkel: 112 mm med 5 bultar (5×112).
• Invändig lager- eller navanpassning: RADL 39/72 x 37 mm, motsvarande monteringsmått för AL-KO hjullås 2051 med dubbla lager, invändig Ø 39 mm.
• MPN (tillverkarens artikelnummer): 338.15.22 — användbart vid sökning av reservdelar eller jämförelse med OEM-specifikationer.

Material och egenskaper

• Trommeln är tillverkad i gjutet och bearbetat gjutjärn, ett material som vanligtvis används till bromsdelar på grund av god värmeledning, slitage och motstånd mot termiska spänningar.
• Ytbehandling och toleranser följer AL-KO-standarder för passform mot lager och nav; denna typ av konstruktion minskar risken för ojämnt slitage och säkerställer korrekt kontaktyta mot bromsbelägg.
• Designad för att motstå de termiska belastningarna vid normal drift på släpvagns- och vagns-applikationer; kritiska toleranser kring lagerhus och hålmönster är avgörande för säker montering och centrerad rotation.

Kompatibilitet och användning

• Passar till AL-KO-axlar och hjullåsmodellen angiven som 2051 med dimensioner 39/72 x 37 mm och invändigt lager-Ø 39 mm. Kontrollera alltid måtten mot befintlig trommel och nav för att säkerställa korrekt passform.
• Lämplig för kommersiella trailer-, campingvagns- och lätta vagnaxlar där dimensionerna och boltcirkeln överensstämmer.
• Vid utbyte rekommenderas inspektion av nav, axeltapp och lager för att säkerställa att anslutningsytor och toleranser är intakta före montering.

Monterings- och underhållsbemärkningar

• Mät mot originaltrommel eller OEM-ritning: kontrollera trommeldiameter, bredd, hålmönster och innermått på lager innan beställning.
• Vid montering ska korrekt moment på hjulbultar tillämpas, och lager/tätningar bör efterspändas och justeras enligt tillverkarens anvisningar.
• Undvik skeningsfel vid korrigering: byt ut eventuellt slitna lager eller navkomponenter parallellt för att förhindra för tidig trommelskada.

Ytterligare upplysningar

• Varumärke: AL-KO — produkten följer AL-KOs design och mål när det gäller reservdelar till axlar.
• GTIN: 74352704 och MPN: 338.15.22 är användbara vid entydig identifiering och vid förfrågningar om kompatibilitet.

Om preciserade toleranser, korsmått eller tekniska ritningar behövs för verifikation innan beställning, rekommenderas att jämföra dessa mått med befintlig trommel eller kontakta leverantörens tekniska dokumentation för AL-KO axelmodell.
