Branch Connector 1.5-2.5 Jmp Packung 100 Stück Alternative: 1580877

Avgreningskontakt (1,5–2,5 mm²) till ledningsförgrening

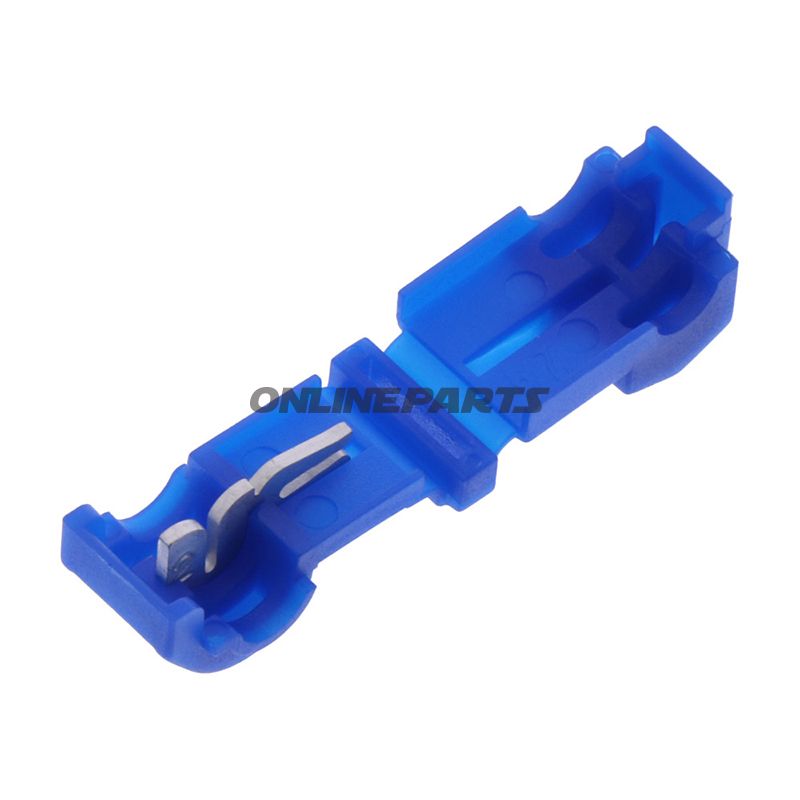

Produkt: Avgreningskontakt från JMP (MPN: 158.07.62, GTIN: 4043981349078). Denna typ är en utbytbar grenplugg avsedd att skapa en enskild uttag från en befintlig ledare med tvärsnitt inom området 1,5–2,5 mm². Färg: blå.

Funktion och användning

• Ger en mekanisk och elektrisk anslutning mellan en huvudledare och en förgreningsledare utan behov av lödning.
• Designad som en snap-lock/splice connector, så den kan klickas på och – beroende på installationsmetod – tas bort igen. Lämplig i situationer där man vill göra en snabb förgrening i kablar i t.ex. motorcykelinstallationer, styrskåp eller kabelbuntar.
• Används för enföljda förgreningar (én pol) där ledningsvärdena motsvarar det angivna tvärsnittsområdet.

Material och konstruktion

• Isolerad version: den elektriska kontakten omsluts av ett isolerande plasthus (blått), vilket minskar risken för kortslutning och exponerad metall.
• Kontaktmaterial: vanligt blyfri/tinbelagt koppar eller liknande elektrisk ledare för att säkerställa god ledningsförmåga och korrosionsbeständighet under normal användning (produktdata anger att förbindelser inte är lödda).
• Temperaturbeständighet specificerad till −105°C (märkningen kan indikera motstånd mot låga temperaturer; vid höga temperaturer rekommenderas att kontrollera applikationens gränser och omgivning).
• Ingen värme-sammenträngande slang eller krympmaterial integrerat – förbindelsen uppnås uteslutande mekaniskt/elektriskt via pluggen.

Tekniska data (sammanfattning)

• Typ: spliceskontakt / snap lock
• Tvärsnittsområde: 1,5–2,5 mm²
• Smälta/lödd förbindelser: Nej
• Isolerad: Ja
• Värme-sammandragning: Nej
• Antal poler: 1 pol
• Temperaturområde/beständighet: angivet −105°C

Kompatibilitet och praktiska anteckningar

• Används när både huvud- och förgreningsledare ligger inom 1,5–2,5 mm²; användning av för små eller för stora ledare kan ge dålig kontakt eller mekaniskt fel.
• Kontrollera utrymmet i kabelrummet, eftersom den isolerande kroppen ökar den totala tvärsnittsarean på platsen för förgreningen.
• Eftersom förbindelsen är mekanisk och inte lödd, bör den efterspännas/inspekteras vid vibrationsexponerade installationer (t.ex. motorcyklar) för långvarig hållbarhet.

Leverantörsinformation

Produkten marknadsförs av JMP under artikelnnummer (MPN) 158.07.62 och registreras med GTIN 4043981349078. Beskrivningen omfattar en isolerad, avtagbar avgreningskontakt för ledningar 1,5–2,5 mm² och är lämplig för elektriker och motorcykelmekaniker som söker en enkel, mekanisk lösning för att göra enförgrenade uttag.
