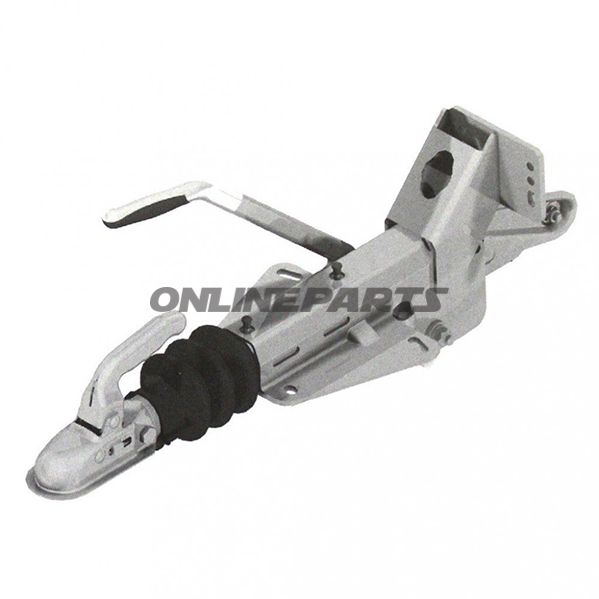

Braked Overrun Coupling Knottkf20gf With Jockey Wheel

Knott KF20A / GF avloppsanordning (körningsbroms) med stödjärnskonsol för V-linjestag

Denna Knott-enhet är en mekanisk påkörningsbromsning (på tyska ofta kallad "Auflaufeinrichtung") konstruerad för V-formade dragstag och avsedd för tillförlitlig broms- och stödfunktion för släpvagns- och vagnar med sammanlagd totalvikt mellan 1.100 och 2.000 kg. Modellen benämns KF 20-A / GF och levereras med fästen för montering av stödhjul (stödhjulskonsol).

Funktion

• Den primära funktionen är automatisk aktivering av bromsarna vid tryck från fordonets dragkrok (koppling/körning), vilket omvandlar den axiala rörelsen i V-linjestagen till bromskraft via mekaniska komponenter i enheten.
• Stödhjuls-konsolen möjliggör montering av en jockey-/stödhjul, så att släpvagnen kan understödjas och manövreras när den inte är ansluten dragvagnen.
• Enheten kan monteras både ovanifrån och underifrån beroende på chassie- och dragstagskonfiguration (installation: över/under).

Material och konstruktion

• Hus och bärande konstruktion är vanligtvis tillverkade i värmebehandlat stål med korrosionsskyddande ytbehandling; detta säkerställer slitagehållfasthet under mekanisk belastning och motstånd mot väder och vind.
• Inre rörliga delar (käll, glidytor, lås- och fjäderkomponenter) är tillverkade av material valda för låg friktion och hög slitasstyrka för att bevara funktion och justering över tid.
• Stödhjulskonsolen är dimensionerad för att bära angiven totalvikt vid hantering och är utformad så att den kan kombineras med vanliga jockeyhjulssystem.

Teknisk användbarhet och kompatibilitet

• Typbeteckningen KF 20-A / GF anger utförande och de interna hydrauliska/mekaniska dimensionerna; denna modell passar för V-linjestag med relevanta monteringsmått. Kontrollera bultcirkel och dragstagets profil mot installationsmått före montering.
• Enheten är kompatibel med nämnda hjulbromsvarianter: 20-2425/1 och 25-2025. Det innebär att den mekaniska påkörsningsfunktionen och bromsöverföringen är dimensionerad för att arbeta tillsammans med dessa bromskonstruktioner.
• Monteringsmöjligheter både över- och underifrån ger flexibilitet i installationsriktningen; se till korrekt justering och säkring enligt tillverkarens monteringsanvisning.

Praktiska anmärkningar

• Inspektion: Regelbunden kontroll av spel vid kopplingspunkt, stötdel och bromsförbindelser. Smörj relevanta glidytor enligt tillverkarens rekommendationer.
• Justering: Vid montering krävs korrekt inställning av bromsaktorn i förhållande till dragstagets rörelseområde för att säkerställa enhetligt bromsverk och för att undvika onödig belastning på komponenterna.
• Säkerhet: Byt ut delar som uppvisar kraftig korrosion eller slitage. Använd kompatibla bromskomponenter (20-2425/1 eller 25-2025) för att bevara certifierad funktion.

Identifiering

• Varumärke: Knott — välkänd tillverkare av släpvagnskomponenter, inklusive påkörningsbromsar och dragstags-tillbehör.
• MPN (modellenummer): 338.26.78 — användbart vid beställning av reservdelar eller sökning efter monteringsanvisningar.
• GTIN: 202410.003 — användbar vid varuinformation i inköpssystem och lagerstyrning.

Sammanfattningsvis är Knott KF20A / GF med stödjärnskonsol en mekanisk påkörningsanordning för V-linjestag, lämplig för släpvagnar i området 1.100–2.000 kg, utformad för både över- och undermontering och kompatibel med specificerade hjulbromsvarianter. Använd MPN 338.26.78 och GTIN 202410.003 vid beställning och dokumentation.
