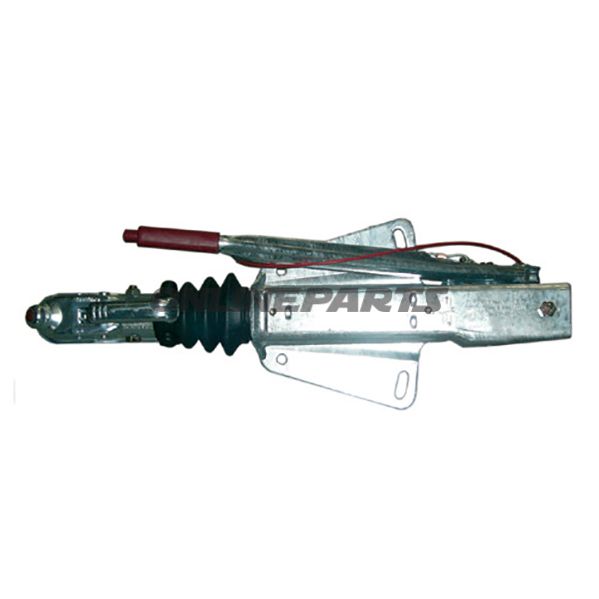

Braked Overrun Coupling Alko V161s Top Installation

Motdragsväxel AL-KO V161s för toppmontering på V-formade dragstångar (950–1600 kg)

Produktöversikt: Denna farthållarbroms från AL-KO, modell 161 S (MPN 338.63.15, GTIN 1251912), är avsedd för toppmontering på V-formade dragstänger till släp med en totalvikt mellan 950 och 1600 kg. Enheten är konstruerad för användning med angivna hjulbroms-diametrar 1637/2051 och levererar mekanisk farthållarbromsfunktion vid inbromsning av dragfordonet.

• Varumärke: AL-KO
• Model / MPN: 338.63.15
• GTIN: 1251912
• Serie: 161 S
• Montering: Toppmonterad på V-dragstång
• Godkänd totalvikt: 950–1600 kg
• Hjulbromstyper: 1637 / 2051

Funktion och användning: Farthållarbromsen registrerar när dragfordonet bromsar och överför en mekanisk kraft till släpets bromsar, så att släpets hastighet minskar synkront. Konstruktionen är särskilt lämplig för V-axis (V-dragstänger) och toppmontering där bromsen sitter ovanför dragstången. Denna mekaniska lösning kräver korrekt inställning av vinkel och längd för att säkerställa jämn och förutsägbar bromseffekt utan onödig drag- eller släpa-effekt.

Material och konstruktion: AL-KO farthållarenheter är vanligtvis konstruerade i ståldelar med värmebehandlade slitdelar i kombination med ytbehandling mot korrosion. Det säkerställer strukturell styrka för belastningar vid manövrering och bromspåverkan samt hållbarhet vid vägbruk. Farthållardelen innehåller mekaniska kopplingar och bushar som är dimensionerade för att motstå upprepade belastningscykler. Ytbehandling och materialval är anpassade till normal väg- och släpdrift utan att indikera konstant underhållsfrihet — regelbunden inspektion och smörjning rekommenderas.

Dimensioner och monteringsparametrar: För korrekt montering och inställning ska följande mått och vinkel följas (se även leverantörens detaljerade ritning):

• A = 686 mm
• B = 312 mm
• C = 120 mm
• D = 166 mm
• E = 8°–17° (rekommenderad monteringsvinkel)

Kompatibilitet och installation: Produkten är avsedd för V-dragstänger och ska matchas med släpets axel- och bromsbyggnad samt de specificerade hjulbromsarna (1637/2051). Toppmontering betyder att enheten är placerad ovanpå dragstången och kräver åtkomst till bult- och fastsättningspunkter i den övre delen av dragstrukturen. Korrekt anpassning av den angivna vinkeln (E) är viktig för att undvika onödig belastning och för att säkerställa optimal farthållarrespons. Montering utförs bäst av en erfaren mekaniker eller verkstad med kännedom om farthållare och släp-bromsar.

Säkerhet och underhåll: Kontrollera fästen, bushar och smörytor efter installation och vid regelbunden service. Övervaka bromskomponenternas beslag och kopplingar för tecken på slitage, korrosion eller lösa element. Justera och testa bromsens funktion vid olika belastningar så att systemet reagerar korrekt vid inbromsning.

Anmärkningar: Informationen härrör från AL-KOs produktserie 161 S och inkluderar tekniska mått; se leverantörens detaljerade ritningar för exakta toleranser och monteringsanvisningar. GTIN 1251912 och MPN 338.63.15 kan användas vid beställning och reservdelidentifiering.
