Brake Light Switch Jmp

Bromsljuskontakt / stopplyskontakt för motorcykel (JMP)

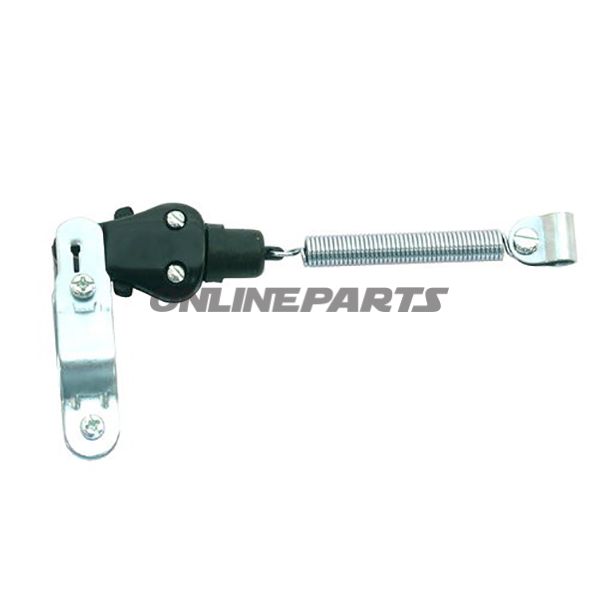

Produkt: Bromsljuskontakt från JMP (GTIN: 4043981004380, MPN: 705.40.75). Denna mekaniska stopplyskontakt är utvecklad för att utföra den grundläggande funktionen: att sluta den elektriska kretsen för stopplyset när bromsen aktiveras, och öppna den igen när bromsen släpps.

Funktion och användning
Kontakten är en drag-/tryck-typisk stopplyskontakt med en mekanisk fjäder och monteringsklämma. I vila står kontakten öppen (av), och vid belastning (när dragfjädern aktiveras av bromssystemet) sluts kretsen och skickar ström till stopplyset. Den är avsedd för standard elektriska system på motorcyklar och lättare fordon, där den används för att säkerställa att bromsljuset aktiveras exakt vid bromsning.

• Vilatillstånd: Kontakten är normalt öppen, vilket minimerar onödig strömförbrukning i batteriets viloläge.
• Montering: Levereras med monteringsklämma och dragfjäder för direkt fastsättning på befintliga fästen eller bromsarm.
• Miljöskydd: Stänksäkert utförande, lämpligt för utomhusbruk där kontaktpunkten kan utsättas för fukt och vägsmuts.

Material och konstruktion
Kontakten består av en metallskaftdel för mekanisk fastsättning och ledande kontakter inkapslade i ett chassi med tätningar för att reducera inträngning av vatten och smuts. Fjädern är tillverkad i korrosionsbeständigt fjäderstål och är specificerad till en längd på 45 mm, vilket ger nödvändig slaglängd och mekanisk respons vid normal bromsrörelse. Materialvalen är pragmatiska för att säkerställa mekanisk stabilitet och elektrisk kontakt utan överdrivna påståenden om livslängd.

Elektriska specifikationer

• Brytspänning (max): 24 V — kompatibel med 12 V och 24 V system inom denna begränsning.
• Brytström (max): 4 A — lämplig för att direkt driva enstaka glödlampbaserade stopplyktor eller som signal till en krets med lägre strömbelastning.
• Brytkapacitet (max): 48 W — användbar för vanliga lampainstallationer; vid högre strömbehov bör ett relä användas.
• Fjäderlängd: 45 mm — anger den mekaniska arbetslängden och monteringsbehovet.

Kompatibilitet och användningsanmärkningar
Denna JMP stopplyskontakt är lämplig för motorcyklar och lättare fordon där mekanisk aktivering via drag- eller tryckrörelse är standard. På grund av maximal brytström på 4 A och effektgränsen på 48 W bör den inte användas för att direkt driva större blink-/ljusbanker utan mellanliggande relä eller driver. För installation i vått eller smutsigt miljö rekommenderas korrekt placering och tillräcklig fastsättning för att undvika överdriven mekanisk belastning på klämman och anslutningarna.

Praktiska råd för montering

• Kontrollera polaritet och kabelarea vid anslutning — använd korrekta isolerade förbindelser.
• Om stopplyset drar mer än 4 A, styr kontaktsignalen via ett relä för att avlasta kontakten.
• Säkerställ att fjäderns montering inte är översträckt och att rörelseriktningen motsvarar bromsens mekaniska rörelse.
• Efter montering: mät funktionen med en multimeter eller visuellt genom att aktivera bromsen för att säkerställa korrekt kontaktstängning.

Identifikation
Produkten märks som JMP (märke). GTIN 4043981004380 och MPN 705.40.75 kan användas för kontroll av reservdelskompatibilitet och för att säkerställa korrekt en-till-en utbyte i reservdelsdatabaser.

Denna beskrivning är riktad till mekaniker och erfarna motorcykelägare med fokus på funktion, material, elektriska gränser och praktisk användning vid installation och felsökning.
