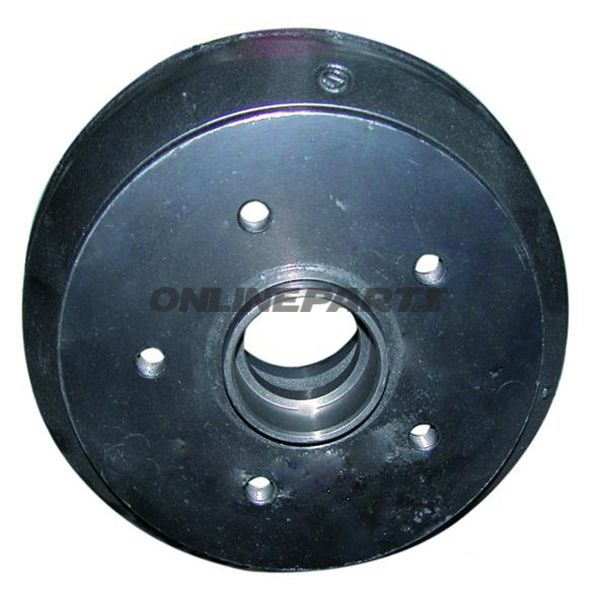

Brake Drum Knott 200X50 2425-1 Ra5x112

Broms trommel till släpvagnshjul, Knott 200 x 50 mm (RA5x112)

Denna broms trommel är avsedd för mekaniska/trommelbromsar på mindre släpvagnar och motsvarande axelsystem från Knott, Nieper och Schlegl. Den aktuella typen motsvarar Knott-nummer 2425-1 (varunummer MPN 338.14.98) och passar i bromssammanhang där dimensionerna 200 x 50 mm och bultcirkel 112 x 5 mm används. GTIN/varunummer kopplas till tillverkarens identifiering: 21225-1C02.

Funktion och användning

• Fungerar som den roterande trommelplanet som möter bromsbackarna i ett slutet tromelbromssystem.
• Överför bromskraft från bromsbackarna till hjulet via tromelns invändiga bromsytor och yttre monteringsyta.
• Passar till Knott-radbromsar med referenserna 20-2425/1, 20-963/1 och 20-/9641, och är avsedd att användas tillsammans med lagerparring 30205/30206.

Material och konstruktion

• Trommeln är tillverkad i gjutjärn, vilket är standard för broms tromlar på grund av materialets slittålighet, värmeavledning och förmåga till stabil friktionsyta. Gjutjärn bidrar till jämn värmedistribution vid upprepad inbromsning.
• Invändiga bromsytor är bearbetade för att säkerställa korrekt kontakt med bromsbackarna och för att minimera ojämn slitage. Ytfinishen är anpassad för mekaniska tromelbromsar, inte för disk-system.
• Yttre monteringsyta och hålmönster (5 hål, 112 mm bultcirkel) är dimensionerade för direkt montering på nav eller adapterplattor som används på Knott/Nieper/Schlegl-axlar.

Tekniska mått

• Bromsdiameter: 200 mm
• Bromsbredd (användbar invändig kontaktyta): 50 mm
• Bultcirkel: 112 x 5 mm (5 bultar i 112 mm diameter)
• Kompatibel lagerparring: 30205/30206
• MPN: 338.14.98
• GTIN: 21225-1C02

Kompatibilitet och montering

• Trommeln är utformad för direkt ersättning på axlar och hjul som använder ovan nämnda Knott-referenser. Kontrollera alltid måttoleranser och navanpassning före montering.
• Vid byte rekommenderas att kontrollera lager (30205/30206) och bromsbackarnas tillstånd samt mäta tromelens invändiga diameter för att säkerställa korrekt spel och bromseffekt.
• Denna trommel levereras utan bultar, lager eller bromsbackar; dessa ska användas i enlighet med axel- och hjulspecifikationerna.

Praktiska anmärkningar till verkstaden

• Kontrollera rundhet och friktion efter montering. En ny trommel kan kräva lätt inkörning för optimal bromsytans kontakt.
• Använd rätt moment vid montering av hjulbultar och åtdrag efter första körningen enligt tillverkarens anvisningar.
• Kontinuerlig rost eller korrosion på monteringsytor kan påverka bromskraften och ska avlägsnas eller åtgärdas före montering.

Identifikation

Produkten är identifierad med MPN 338.14.98 och GTIN 21225-1C02. Även om inget specifikt varumärke anges i databasen, överensstämmer tromelns utformning och måttangivelser med standardkomponenter från Knott/Nieper/Schlegl-systemen, varför den normalt används som ersättningsdel för dessa axeltyper.
