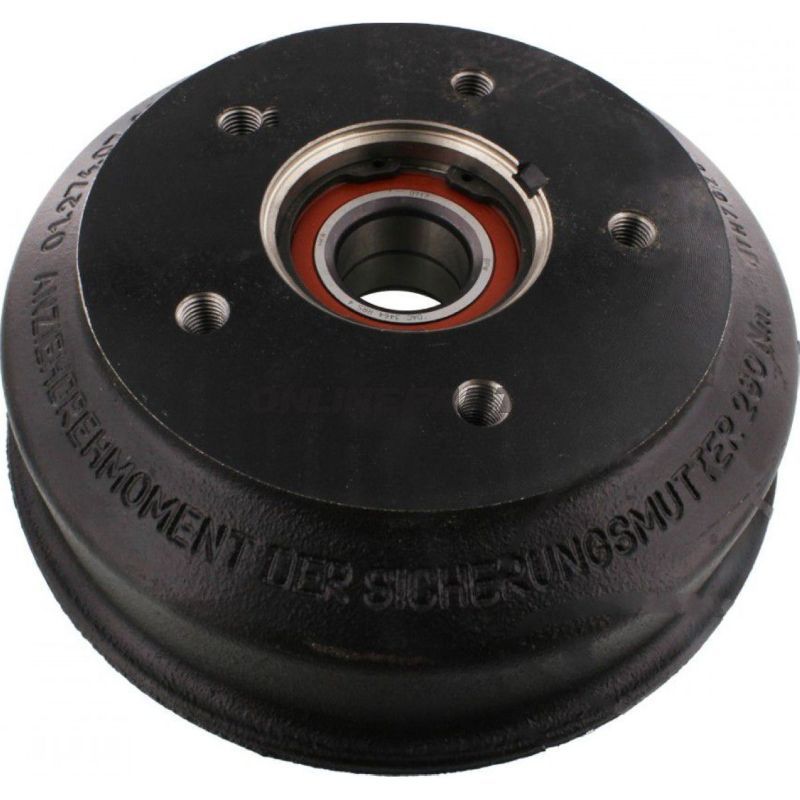

Brake Drum Bpw 200X50ra112x5 Lagersitz 11 Mm

Broms trommel till BPW-hjulbroms, 200 x 50 mm, lagerplatser 11 mm

Denna broms trommel med MPN 338.01.96 (GTIN: O5.434.84.16.0) är tillverkad för BPW-typen hjulbroms och är kompatibel bland annat med referens S2005-7RASK. Produkten är utformad för mekaniker och erfarna motorcykelägare som arbetar med släpvagnar och lätta släpvagnar med BPW-bromssystem.

Funktion

• Broms trommeln omsluter bromsbackarna och omvandlar bromskraften från backarna till trommeln vid friktion, vilket stoppar hjulet.
• Passar till bakaxel- och hjulmonterade tromelbromsar där dimensionerna 200 x 50 mm är angivna för bromsytan och trommeldjupet.
• Konstruktionen möjliggör korrekt placering av hjulager och säkerställer jämn bromsytning under korrekta toleranser.

Dimensioner och kompatibilitet

• Bromsstorlek: 200 x 50 mm (diameter x bredd).
• Boltcirkel/boltmönster: 112 x 5 mm (5 hål på 112 mm diameter).
• Hjulager/axelspecifikation refererad: 34 / 64 / 37 (angav anpassning till nav- och lagergeometri).
• Lagerplatsens djup: 11 mm — viktigt för korrekt pressning och placering av hjullager i trommeln.
• Passar till BPW-referensen S2005-7RASK.

Materialval och egenskaper

Broms tromlar för denna användning är vanligtvis tillverkade i gjutjärn eller ett värmebehandlat gjutjärnslegering för att ge tillräcklig termisk massa och slitageprestanda. Materialet säkerställer stabil friktion mot bromsbackarna, god värmeavledning vid upprepad inbromsning och motståndskraft mot piston- och trommel-slitage. Ytbehandlingen är maskinbearbetad mot bromsskivans kontaktytor för att säkerställa korrekt kontaktmönster och minimera ojämnt slitage.

Tekniska fördelar

• Precist lagerplats-djup (11 mm) säkerställer korrekt lagersättning och minskar risken för otillräckligt lagerspel på grund av fel placering.
• Korrekt boltcirkel och mått säkerställer problemfri montering i BPW-nav med 5-håls fäste.
• Robust materialval ger stabil friktionskaraktär och rimlig livslängd under normala driftförhållanden.

Montering och kontroll

• Kontrollera att nav/hjulnav motsvarar de angivna lager- och boltcirkelmåtten före montering.
• Mät lagerplats-djupet och jämför med befintlig trommel för att säkerställa korrekt insättningsdjup för hjullagret.
• Efter montering bör broms trommeln kontrolleras för löpning (runout) och eventuellt maskinbearbetning av kontaktytan utföras om det behövs för att undvika ojämn bromsbeläggning.

Identifikation

MPN: 338.01.96 — denna beteckning används i reservdelskataloger och beställningssystem. GTIN: O5.434.84.16.0 anges för entydig identifikation av varan. Det finns inget specifikt märke angivet i produktdata; monteringsmått och MPN är därför primära identifierare vid val av korrekt broms trommel.

Kontakta teknisk dokumentation eller leverantörens partslist om det råder osäkerhet om passform till specifika nav- eller broms-konfigurationer, eller om navets spelmått avviker från de angivna dimensionerna.
