Brake Cable Bpw 930/1155

Bromsvajer BPW 930/1155 med klocka — bromskabel till BPW-bromssystem

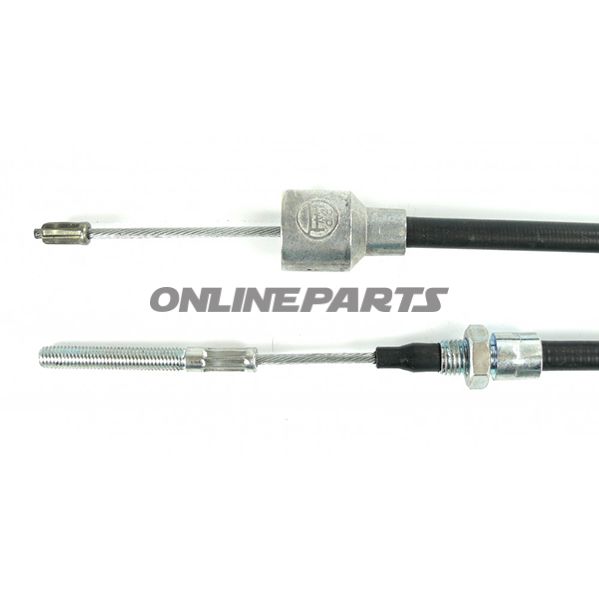

Produktöversikt: Detta är ett bromskabel ( Bowden-kabel ) från BPW, MPN 338.31.89, GTIN O5.089.33.80.0. Kabeln är konstruerad för användning i specifika BPW-bromsaggregat och levereras med en klocka (ytterhylsa-end) med en innerdiameter på 24 mm.

Funktion: Bromskabelns huvudsakliga funktion är att överföra dragrörelsen från manuell kontroll eller mekanisk styrarm till bromsmekanismen. Kabeln består av en innerstålkärna (wire) som glider i ett yttre hölje (mantel). Klockan säkerställer korrekt placering och tätning vid montering i bromsarmen eller trefoten, så att draget förs direkt utan sidolutsläpp.

• Användning/kompatibilitet: Passar till BPW-bromsmodellerna S 2005-7, S 2035-7, 2304-7 och S 2504-7. Används vanligtvis vid mekaniskt styrda bromsar på släpvagnar och chassin som använder ovanstående BPW-aggregat.
• Mått och geometri: Ärlängd (mantellängd): 930 mm. Replängd (wirelängd): 1155 mm. Klocka (ändar) Ø: 24 mm.

Materialval och egenskaper: Kabeln består av en flerspiralstålkärna för att ge nödvändigt dragstyrka och flexibilitet vid upprepad rörelse. Det yttre höljet är tillverkat med en styv, formstabil konstruktion för att upprätthålla kabelns geometri och minska slir. Klockan är tillverkad av metall/plastkomponent (beroende på BPWs standard) med dimensionering till 24 mm monteringshål, vilket ger stabil styrning av wiren vid ingång till bromsarmen.

Tekniska fördelar i praktiken:

• Dimensionellt anpassad till de angivna BPW-bromsaggregaten för direkt utbyte utan större anpassning.
• Konstruktionen syftar till att minimera friktion och slir mellan wire och hölje, vilket säkerställer förutsägbar bromsbetjäning.
• Standardiserad klocka Ø 24 mm för kompatibel montering i BPW-hus och beslag.

Montering och underhåll: Vid utbyte av bromskabeln följ väldokumenterade instruktioner från tillverkaren för spänning och justering. Kontrollera ändstopp, smörjning (om relevant) och att klocka/ändar sitter korrekt för att undvika felaktig belastning eller böjning av wiren. Se till att kabelhöljets ändar är rena och sitter fast i sina fästen, så att det inte uppstår ojämn slir eller skarpa vinklar.

Identifiering: Varumärke: BPW. MPN: 338.31.89. GTIN: O5.089.33.80.0. Dessa uppgifter kan användas vid kontroll av reservdelens kompatibilitet med chassi- eller bromsdelar samt vid beställning av exakt reservdel.

Anmärkningar: Produkttexten anger de mått och den kompatibilitet som BPW specificerar för denna typ av bromskabel. Om behov uppstår av kontrollmått i samband med äldre eller modifierade installationer rekommenderas att jämföra de faktiska måtten på den befintliga kabeln med de angivna 930 mm mantel- och 1155 mm wire-längder samt klocka Ø 24 mm före montering.
