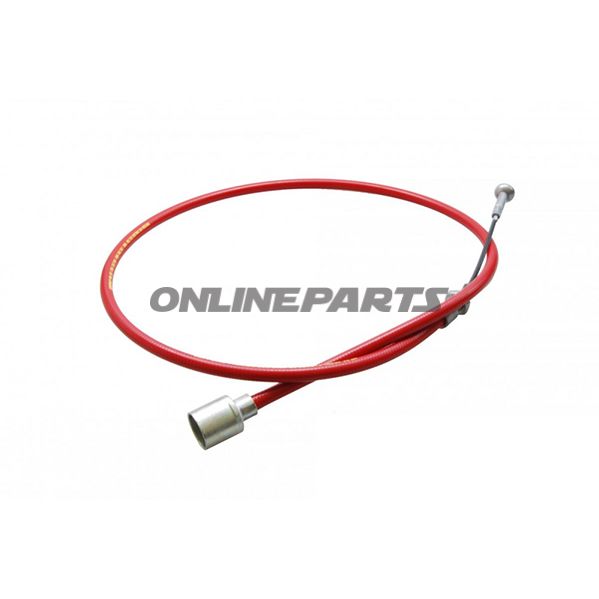

Brake Cable Alko 1320/1516

Bromsvaj (Bowden-kabel) AL-KO 1320/1516 med svamphuvud och klocka

Denna bromsvaj från AL-KO (GTIN: 247.287, MPN: 338.28.84) är en färdigmonterad lösning för mekaniska bromsmanövreringsmekanismer, utformad för snabb montering på modeller från 1/97 och senare. Produkten kombinerar en yttre kapsel med invändigt stålkabel, ett svamphuvud (gummiklädd ände) och en klocka (Ø 24 mm) som säkerställer korrekt sittning och tätning mot monteringspunkten.

Funktion

• Överför dragrörelse från manöverhandtaget till bromssystemets aktuator via en flexibel stålkabel.
• Svamphuvudet skyddar mot smutsintrång vid ingångspunkter och dämpar direkt kontakt mellan metalldelar.
• Klockan (Ø 24 mm) ger en stabil och centralt placerad genomföring i chassiskivor eller beslag, vilket minskar lateral rörelse och slitage.

Material och konstruktion

• Yttre kapsel/hylsa: flexibel skyddskapsel utformad för att tåla mekanisk belastning och skydda den inre kabeln mot fukt och förorening.
• Inre kabel: flertrådig stålkabel för hög dragstyrka och utmattningsmotstånd.
• Svamphuvud: gummi/elmaterial som ger tätning och stötdämpning.
• Klocka: formsprutad del med Ø 24 mm dimension för exakt passform i standardbeslag.

Mått och dimensioner

• Kapsellängd: 1320 mm
• Kabel-/draglängd: 1516 mm
• Klockans diameter: 24 mm

Kompatibilitet och användning

• Beskriven som version från 1/97 för snabb montering — lämplig för AL-KO-system och liknande mekaniska bromsinstallationer med liknande monteringskrav.
• Passar i applikationer där en 24 mm klocka specificeras; kontrollera monteringsmått på fordonet eller monteringsbeslaget före montering.

Tekniska fördelar

• Färdigmonterad enhet minskar tidsförbrukningen vid byt jämfört med lös kapsel och kabel.
• Robust stålkabel och skyddande hylsa ger lång livslängd under normala driftsförhållanden.
• Svamphuvud och klocka minimerar inträngning av skit och förebygger oavsiktlig glidning i monteringspunkten.

Monteringsanteckningar

• Kontrollera att kapsellängd och kabeldrag passar i den konkreta monteringen för att undvika övertrekk eller felaktig sittning.
• Smörj eventuella kontaktpunkter enligt tillverkarens rekommendationer för att reducera slitage och knirk.
• Ersätt slitna eller skadade klockor eller svamphuvuden för att upprätthålla korrekt tätning och funktion.

Produkten marknadsförs av AL-KO och identifieras som MPN 338.28.84 och GTIN 247.287. Beskrivningen här fokuserar på funktion, materialval och monteringshänsyn för mekaniker och motorcykelägare, så korrekt passform och installation kan verifieras innan montage.
