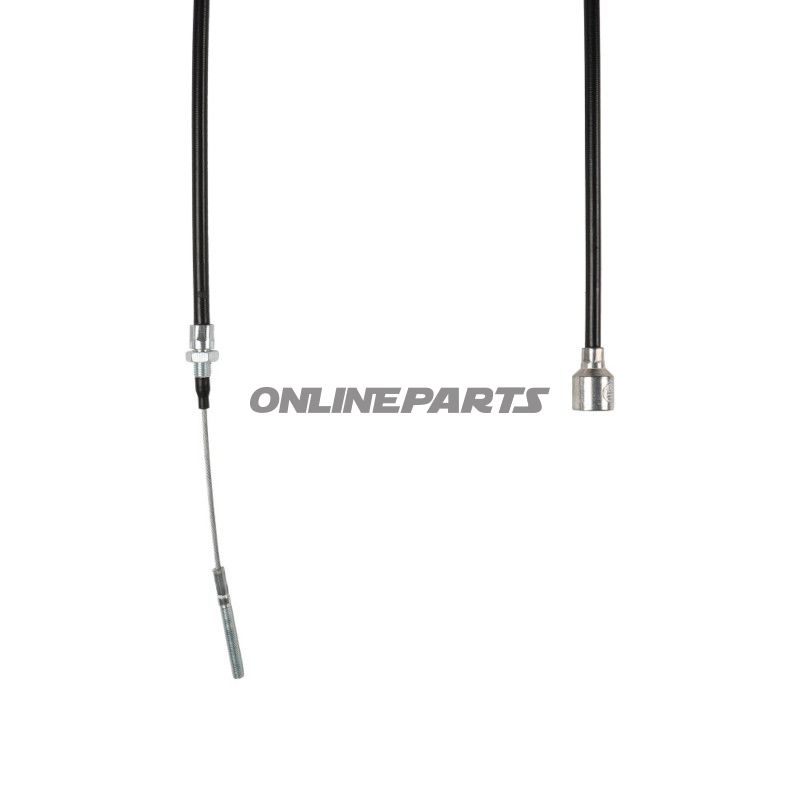

Trailer bromsvaj (buvagnsvaj) till överdragsbromssystem — JMP BR SEIL 1130/1355 med klocka
Produktnamn och identifikation: Denna vaj är marknadsförd av JMP och identifieras med tillverkningsnummer (MPN) 338.09.78. GTIN 4043981496413 kopplar produkten till JMP:s serienummer och gör det enkelt att verifiera kompatibilitet och reservdelsinformation.
Funktion och användning: Produkten är en precisionstillverkad bromsvaj (ofta kallad buvvaj) för bruk i överdragsbromssystem på släpvagnar. Vajens mekaniska kraft överförs från överdragsanordningen (overrun) till hjulbromsarna via en klocka/bell-anslutning, vilket säkerställer att bromssystemet aktiveras mekaniskt vid retardation av fordonet. Denna typ av vaj används vanligtvis som reservdel vid underhåll eller reparation av mekaniska släpvagsbromsar.
- Primär funktion: Pålitlig kraftöverföring mellan överdragsanordning och hjulbromsar.
- Användningsområde: Överdragsbromssystem på trailer/släp utrustade för BPW-type med lämpliga anslutningsflänsar.
Tekniska data och dimensioner:
- Ärmslängd: 1130 mm (yttre vajens hölje/omslagets längd).
- Vajlängd (inre wire): 1355 mm.
- Klockans diameter (bell Ø): 24 mm.
- Kompatibla bromssystem: angivet för t.ex. S 2005-7, S 2035-7, 2304-7 och S 2504-7 — dessa beteckningar täcker vanliga varianter av mekaniska bromshuvuden/överdragsmoduler, där vajans anslutning matchar.
Material och egenskaper:
- Yttermantel: vanligtvis stålrörsbelagt eller plastbelagt stål, utformat för att skydda den inre vajen mot smuts och korrosion under traileranvändning. Detta minskar slitage och säkerställer smidighet vid aktivering.
- Inre wire: flätad stålvaj dimensionerad för mekanisk dragstyrka och flexibilitet, avsedd för upprepad belastning vid normal drift.
- Klocka/anslutningsände: precisionsformad metallbit med Ø 24 mm, utformad för att passa BPW-bromsklockor och säkerställa korrekt mekaniskt passande utan glapp.
- Ytbehandling: galvanisering eller motsvarande korrosionsskydd används vanligtvis för komponenter från JMP för att förlänga livslängden under utsatta förhållanden.
Kompatibilitet och montering:
- Designad för BPW-anslutningar med klocka Ø 24 mm och för nämnda bromssystemserier. Vid osäkerhet om passform rekommenderas att kontroll görs mot befintliga vajmått (ärms- och vajlängd samt klocka-Ø) och mot tillverkarens reservdelsslista.
- Montering kräver grundläggande verktyg för att ta bort den gamla vajsamlingen, korrekt positionering av ärmen för att upprätthålla stoppavstånd och justering av vajsträckning för att säkerställa korrekt bromsfunktion utan friktion.
- Eftersom mått är avgörande för funktionen bör vajlängderna (1130/1355 mm) matchas mot trailern före montering.
Praktiska anmärkningar för mekaniker:
- Kontrollera att klockans Ø 24 mm passar i bromsmotagaren utan onödigt spel.
- Undersök ärmens ändstopp och placera korrekt för att säkerställa full frigivning av bromsvaj vid lossning.
- Efter montering ska systemet testas vid flera manövrar för att bekräfta jämn och symmetrisk aktivering av hjulbromsarna.
Brand och identifikation i praktiken: Som en JMP-komponent (MPN 338.09.78, GTIN 4043981496413) är denna vaj tillverkad för den typ av applikationer som JMP levererar till trailer- och släpvagnsbranschen. Använd GTIN och MPN vid beställning eller vid förfrågan för att säkerställa rätt reservdel.
Sammanställd bedömning: Produkten är en tekniskt specificerad bromsvajassembly för mekaniska överdragsbromssystem med tydligt angivna dimensioner och kompatibiliteter. Materialval och ytbehandling är anpassade för användning på släpvagnar där skydd mot korrosion och kontinuerlig mekanisk funktion är viktigt.
