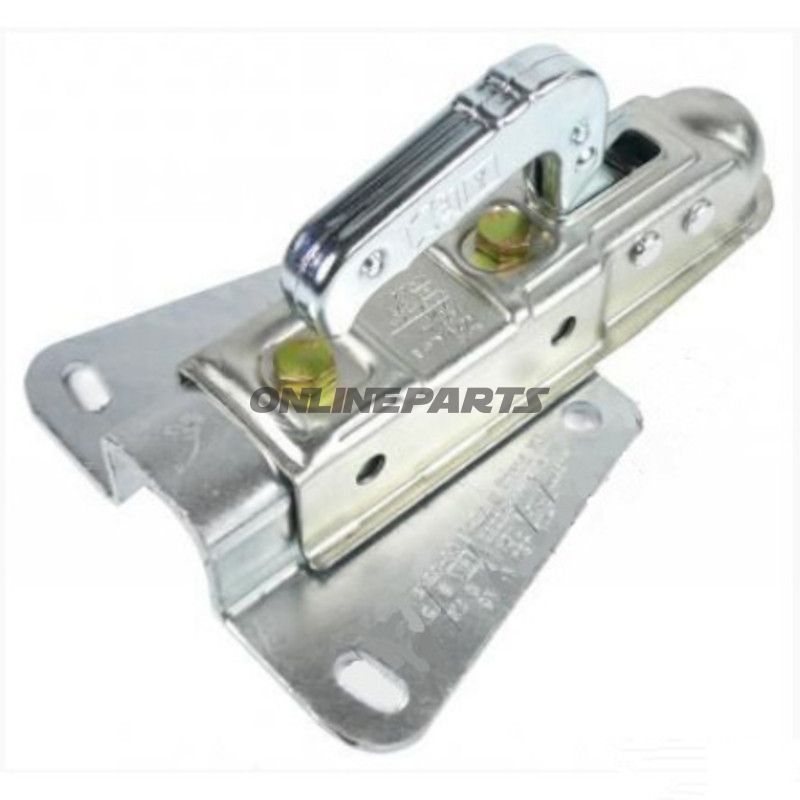

Kugelhovedkobling 750 kg AK75V/A till 50 mm fyrkantigt dragrör

Denna kugelhovedkobling är utformad för ostyrda släp med ett tillåtet axeltryck upp till 750 kg. Produkten motsvarar AL-KO-typen AK75V/A och är utförd för montering på ett 50 mm fyrkantigt dragrör (dragstång). MPN/artikelnummer för enheten är 338.06.18 och GTIN är 202.602, vilka kan användas för identifiering vid reservdelbeställning och vid kontroll av reservdelars kompatibilitet.

Funktion

• Kugelhuvudkopplingen fungerar som anslutning mellan dragfordonet och trailerns dragstång och överför både vertikalt axeltryck och horisontalt dragstångsbelastning.
• Den är avsedd för ostyrda släp där mekanisk enkelhet och säker fastsättning av kulan krävs.
• Tillåten dragstångsbelastning (vertikalt belastning på kulan) är 75 kg, vilket anger den maximala vertikala kraften som kopplingen är konstruerad att bära under normal användning.

Material och konstruktion

• Material: Stål. Stål används för sin dragstyrka och slitstyrka och är vanligt i kugelhuvudkopplingar för att motstå cykliska belastningar och punktpåverkan.
• Ytbehandling: Vanlig ytbehandling (som galvanisering eller målning) kan användas för korrosionsskydd; kontrollera den konkreta ytbehandlingen vid köp om miljöns korrosionsklass är relevant.
• Design: Utförandet betecknat som "A" och typbetydelsen AK75V/A beskriver dimensionering och låsmekanism från tillverkarens katalog, relevant för kompatibilitet med monteringsplatta och dragstånsprofil.

Mått och montering

• Lämplig för dragrör/dragstång: fyrkantig profil 50 mm.
• Hålstorlek för monteringsplatta: 130 mm (specificerat som hålavstånd/opening i monteringsflänsen—följs tillverkarens monteringsdiagram för korrekt bolt/hålsågning och moment).
• Kontrollera bultstorlek, mönster och eventuella distansbrickor vid montering; korrekt fäste och moment är avgörande för säker funktion.

Kompatibilitet och användningsråd

• Lämplig för ostyrda släp inom den angivna maximala axeltrycks- och dragstångsbelastningen. Använd inte kopplingen på bromsade släp eller vid högre belastningar än de angivna värdena.
• Kontrollera att dragstångens tvärsnitt (50 mm fyrkant) och monteringshålet på trailerns platta matchar de mått som anges för denna produkt (130 mm hål/opening som anges).
• Använd MPN 338.06.18 och GTIN 202.602 vid reservdelesanrop för att säkerställa korrekt referens; dessa nummer hjälper också att hitta tekniska dokument och eventuella producentanvisningar.

Säkerhet och underhåll

• Innan idrifttagning ska alla bultar och låselement drages enligt tillverkarens momentangivelser och kontrolleras med körprov.
• Regelbunden visuell inspektion för sprickor, deformation eller korrosion rekommenderas, särskilt efter kraftig belastning eller stöt.
• Se till att korrekt smörjning av rörliga låselement om det är relevant, och följ tillverkarens anvisningar för utbyte.

Obs: Var uppmärksam på att vissa specifikationer som ytbehandling kan variera mellan leveranser; använd MPN 338.06.18 och GTIN 202.602 för att bekräfta den exakta varianten vid beställning.
