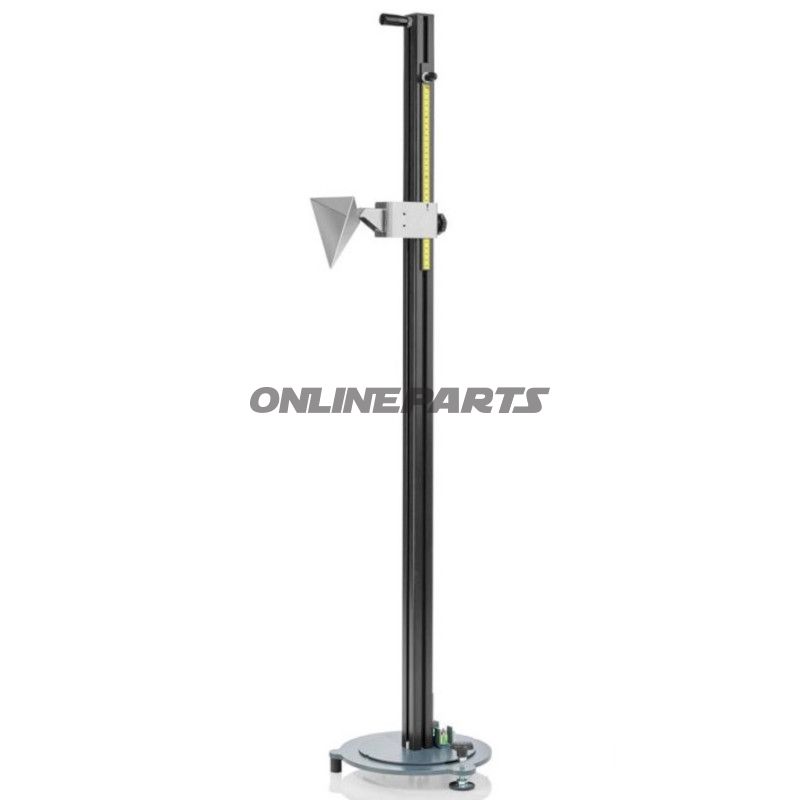

Bosch CTA 120 - Radarreflektor med stativ för DAS 3000
Tillbehörssats för kalibrering av främre och bakre radarsystem, t.ex. på: Honda, Toyota, Mazda, KIA, Hyundai och Subaru
Den främre radarsensorn av märkena Mazda, Honda, Subaru, Toyota, Kia och Hyundai måste kalibreras med en trippelspegel.
Med hjälp av kalibreringsenheten CTA 120 och positioneringsprogramvaran DAS 3000 ställs trippelspegeln in i en fordonsspecifik position på ett fordonsspecifikt avstånd och en fordonsspecifik höjd.
Efter att CTA 120 har justerats tas DAS 3000 bort och kalibreringen av den främre radarsensorn startas med diagnostisk programvara. Den främre radarsensorn sänder signaler som buntas ihop av trippelspegeln och reflekteras tillbaka till den främre radarsensorn.
reflekteras tillbaka till den främre radarsensorn.
Tack vare den exakta inriktningen av trippelspegeln slutförs kalibreringen mycket snabbt och framgångsrikt. I framtiden kommer trippelspegeln även att krävas för sidoradar och bakradar på vissa fordon.
CTA 120
är inte ett fristående verktyg och kräver uppriktningsrutinerna för DAS 3000 (eller SCT418)
CTA 120 krävs för kalibrering av den främre och bakre radarn på Honda, Toyota, Lexus, Mazda och KIA/Hyundai.
Adaptern som ingår i leveransen och den användarvänliga programvaruinformationen underlättar den exakta placeringen av CTA 120 på DAS 3000.
Höjden justeras med hjälp av en skala eller penna
Även lämplig för plattformar ovan jord tack vare förskjuten linjal
Installationsinstruktioner: 1-pager i ADAS Help Center
Frontradar möjlig från introduktion
Förberedd för kalibrering av den bakre radarn
Leveransomfattning:
Prismatisk reflektor med stativ och bottenplatta, DAS 3000-adapter, höjdvisare, höjdskala, Förskjutning av skala och positionsvisning i programvaran.
