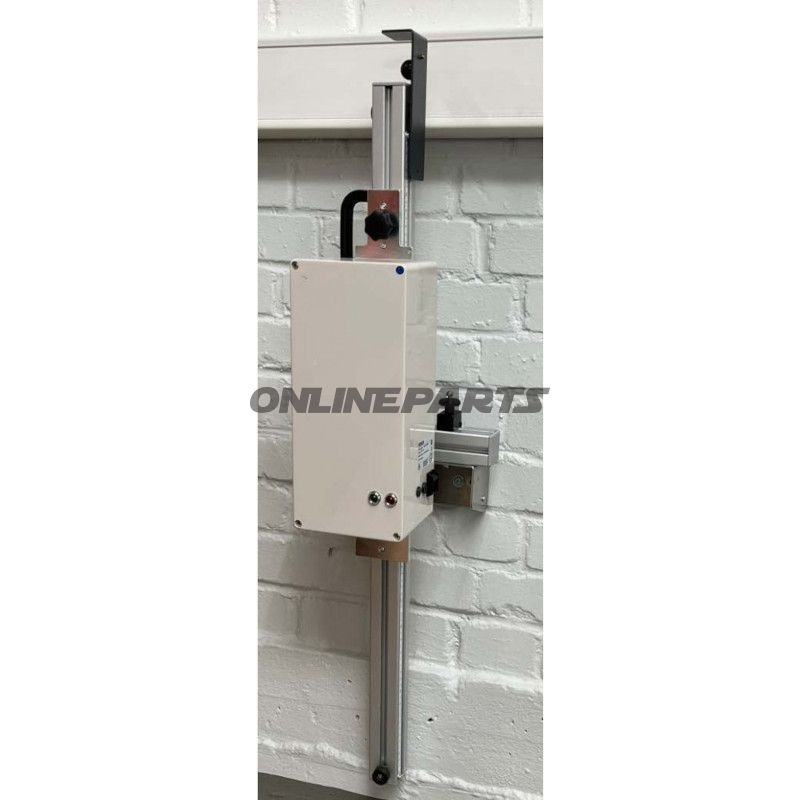

BOSCH 3000 DOPPLER SIMULATOR CTA 110

Bosch Doppler-simulator CTA 110 till DAS 3000 — signalgenerering vid radar‑kalibrering

Produkt: Bosch Doppler-simulator CTA 110 till DAS 3000. Brand: Bosch. MPN: 668.07.35. GTIN: 4047026633658.

CTA 110 är en Doppler‑simulator designad för användning i verkstäder i samband med statisk kalibrering av radarbaserade körassistanssystem, när den ansluts till Bosch DAS 3000 kalibreringsplattform. I stället för att leverera ett statiskt reflekteringskort genererar CTA 110 rörelseliknande ekoer som efterliknar ett framåtbeteende eller tvärgående trafik. Det gör det möjligt att kalibrera funktioner som kräver registrering av rörlig mätobjekt, t.ex. körbaneväxlingassistent, registrering av tvärtrafik och parkerings‑/manövreringsassistenter.

Funktion och användning

• Doppler‑simulation: En roterande metallrulle i huset frambringer frekvensmodulerade “ECHO‑vågor” som radarens signalbehandling igenkänner som rörliga objekt.
• Kalibreringstyper: Används vid bakradarservicekoncepter och kalibrering av systemer från producenter som VW, Audi, Škoda, Seat, Cupra, Porsche och Mazda samt allmänna körbanksväxlings‑ och korstrafikregistreringsprocedurer.
• Integration med DAS 3000: CTA 110 arbetar tillsammans med DAS 3000-plattformen; justeringar och positionsvisning görs via DAS 3000‑mjukvaran.
• Sidovisa kalibrering: Bakre radar kalibreras sekventiellt på båda sidorna av fordonet för att uppnå korrekt sensoravstämning.

Material och konstruktion

• Kropp och mekanik: Robust kapsling med en inre roterande metallrulle; materialvalet är avsett för stabil mekanisk prestanda och upprepade kalibreringscykler utan oönskat spel.
• Elektriskt: CTA 110 levereras med en extern strömförsörjningsenhet, som ingår i leveransen, för säker och tillförlitlig drift i verkstadsmiljö.
• Montering: Monteringsmaterial för fastsättning på DAS 3000 medföljer, samt en väggfäste för förvaring mellan uppgifter.

Leveransomfattning

• Doppler‑simulator CTA 110.
• Monteringsmaterial till DAS 3000.
• Extern strömförsörjningsenhet.
• Väggfäste för förvaring.
• Positionsvisning och uppställningshjälp genom DAS 3000‑mjukvaran.

Praktiska användningstips

• Placering: För korrekt kalibrering krävs exakt placering i förhållande till den aktuella fordonsskarasvariant och sensorplacering; CTA 110 är utformat för att positioneras och följs av vägledningen i DAS 3000‑mjukvaran.
• Frekvensavstämning: Samplingsfrekvensen från rullen ska överensstämma med det använda radarsensorns typiska mätningsområde — detta hanteras via inställningen i DAS 3000.
• Kompatibilitet: Justeringar av CTA 110 görs i samarbete med DAS 3000; CTA 110 fungerar inte som en fristående kalibreringsenhet utan DAS 3000‑plattformen.
• Verkstadsvänlighet: Snabb uppsättning och omvärdering av positionering via optimerad display och instruktioner i DAS 3000‑mjukvaran, vilket minimerar tiden som används per kalibrering.

Teknisk referens: Bosch CTA 110 (MPN 668.07.35, GTIN 4047026633658) är utvecklad för att stödja DAS 3000‑kalibreringsmetoden. Vid frågor om kompatibilitet med specifika fordonsmodeller eller radar­sensorvarianter rekommenderas att konsultera den tillhörande DAS 3000‑dokumentationen eller Bosch teknisk support.
