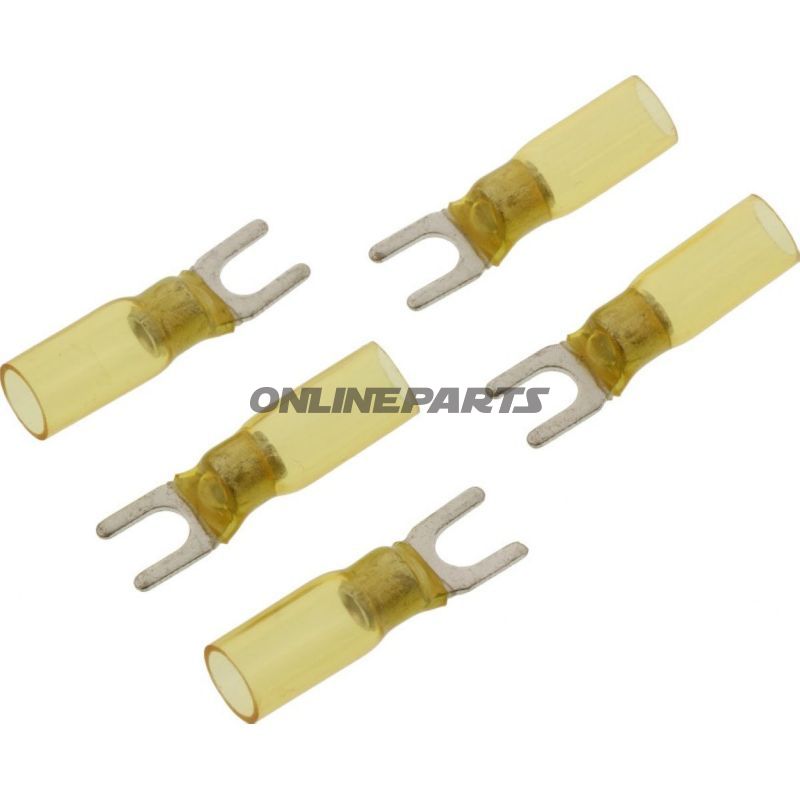

Gaffel-kabelsko med värmekrympe, 4,0–6,0 mm², för M5-anslutning (JMP)

Produktöversikt: Denna gaffel-kabelsko från JMP (MPN: 158.03.37, GTIN: 4043981275414) är utformad för att avsluta enkelledardöser eller kablar med tvärsnitt mellan 4,0 och 6,0 mm² och säkra mekanisk och elektrisk kontakt till en M5-skruv. Sockeln är isolerad och levereras med en integrerad värmekrymphylsa som förbättrar tätningen och minskar risken för korrosion i anslutningspunkten.

Funktion:

• Gaffel- eller U-formad kontakt som gör det möjligt att lägga kabelskoen under en skruv eller bult utan att helt ta bort förbindelsen.
• Integrerad värmekrympp (heat shrink) runt anslutningen efter krympning, vilket ger tätning mot fukt och skyddar mot mekanisk slitage vid klämområdet.
• Isolerad konstruktion som minimerar risken för kortslutning mot närliggande metallelement.

Material och egenskaper:

• Elektriskt ledande del: vanligtvis kopparlegering med ytbehandling för att säkerställa låg kontaktresistans och motståndskraft mot oxidation (standard tillverkningspraxis för den här typen av kabelsko).
• Isolation/värmekrympp: polymerbaserad krympmus som krymper vid uppvärmning för att slutas tätt kring ledare och isolering. Färgen är gul, vilket underlättar identifiering av storleksområde i en installation.
• Temperaturbeständighet angiven till -125 °C i de tekniska uppgifterna; detta anger materialets lämplighet vid låga temperaturer (kontrollera övriga driftsspecifikationer i applikationen vid höga temperaturer).
• Inte avsedd för lödning i samband; förbindelsen görs mekaniskt vid press-/krymppverktyg.

Tekniska data (nyckelpunkter):

• Tvärsnittsarea: 4,0–6,0 mm²
• Inre Ø (passage för skruv/bult): Ø 5,3 mm för M5-skruv
• Antal poler: 1
• Isolerad: Ja
• Värmekrympe: Ja
• Svetsade/lödda förbindelser: Nej (detta är en mekanisk/krymppförbindelse)

Användning och kompatibilitet:

• Lämplig för elektriska anslutningar på motorcyklar, fordon och anläggningar där plats för skruvanslutning är begränsad och där skydd mot fukt och vibrationer är nödvändigt.
• Passar till standard M5-skruvförbindelser; kontrollera skruvhuvudets form och brickor vid montering för att säkerställa korrekt mekanisk fasthållning.
• Ofta använt i styrenheter, jordförbindelser och terminalblock där en enkel, avtagbar förbindelse önskas utan att dra kabeln helt ut.

Praktiska anmärkningar vid montering:

• Använd lämpligt press- eller krymppverktyg för att uppnå korrekt kontaktmotstånd och hållbarhet.
• Efter krympning värms krympmanteln jämnt för att säkerställa rätt tätning kring ledare och isolering; undvik lokal överhettning som kan skada isoleringen.
• Kontrollera dimensioner och kabelns tvärsnitt före montering för att säkerställa att området 4,0–6,0 mm² täcker den aktuella ledarstorleken.

Identifikation: Produkten märks med JMP som tillverkare (varumärke JMP), MPN 158.03.37 och GTIN 4043981275414, vilket kan användas för dokumentation och beställningsreferens.

Not: Beskrivningen anger funktionella och materialmässiga förhållanden. För detaljerade elektriska gränsvärden (högsta ström, spänningsklass etc.) hänvisas till tillverkarens tekniska datablad eller relevanta standarder för kabelsko av denna typ.
