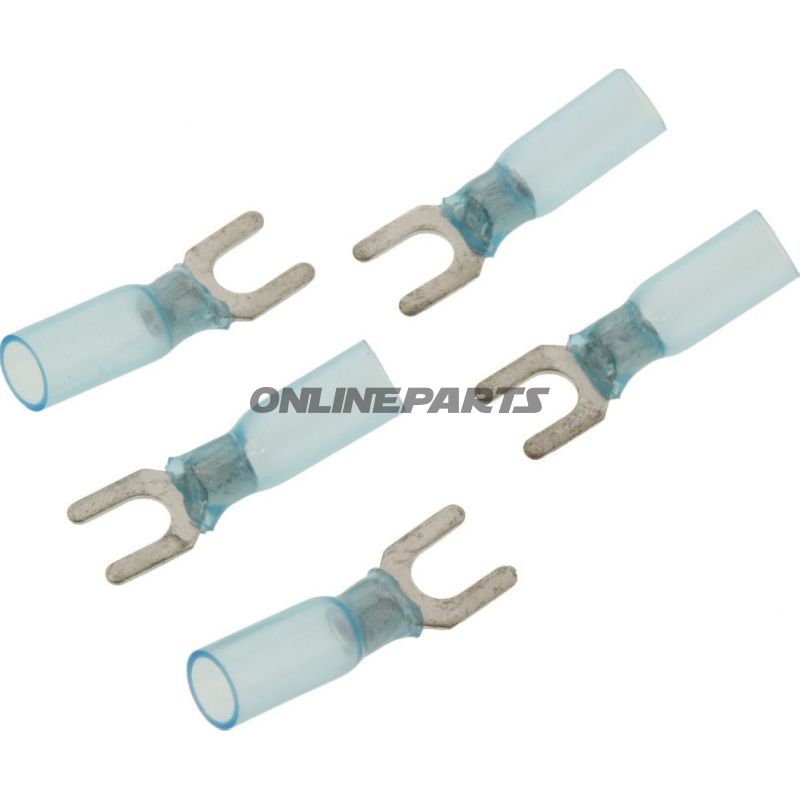

Gaffel-kabelsko (1,5–2,5 mm²) med varmekrymp, M5 – JMP (påsning med 5)

Produkt: Gaffel-kabelsko med varmekrymp fra JMP (MPN: 158.03.36, GTIN: 4043981275407). Denna typ av gaffel-kabelsko är avsedd för elektriska förbindelser på motorcyklar och andra fordon, där en M5-skruv används vid fästning.

Funktion

• Gaffelformad terminal (fork-anslutning) ger en stabil mekanisk förbindelse till skruterminaler, där man önskar enkel montering och demontering utan att behöva föra kabeln helt igenom en ringögla.
• Den integrerade varmekrympslangen säkerställer elektrisk isolering och ett skyddande omslag runt ledarens övergång till kabelisoleringen efter svetsning eller pressning, vilket minskar risken för korrosion och mekaniskt slitage.
• Isoleringen minskar risken för kortslutning vid närliggande förbindelser i motorrummet eller instrumentbrädan.

Material och egenskaper

• Lämplig för tvärsnitt: 1,5–2,5 mm², vilket täcker de vanliga ledarna till lampor, sensorer och mindre strömkretsar på motorcyklar.
• Inre diameter vid skruvöppningen: ca. Ø 5,3 mm, för M5-bultar/muttrar.
• Isolerad typ med integrerad varmekrymp: ger tätning och mekaniskt stöd vid korrekt uppvärmning av krympmaterialet.
• Temperaturbeständighet angiven till -125 °C (angivet som temperaturmotstånd i produktdata); detta indikerar materialets kemiska/termiska klass för extrema förhållanden—notera att den faktiska driftstemperaturen i användning bör bedömas i förhållande till kabeltyp och omgivning.
• Inte avsedd för lödning av förbindelsen; terminalen är utformad för pressade eller krimpade ledarförbindelser.

Tekniska data (kort)

• Typ: Gaffel-kabelsko (Fork Connectors)
• Passar skruv/storlek: M5
• Tvärsnitt: 1,5–2,5 mm²
• Poler: 1
• Isolerad: Ja (med varmekrympt)
• Antal i paketet: 5 st. (anges som emballageinnehåll)

Användning och kompatibilitet

• Passar för motorcykelinstallationer, styrepaneler, återmontering av elektriska komponenter och reparationer där M5-skruterminal används.
• Gör det enkelt att byta komponenter utan att avmontera hela kabeln, eftersom gaffelformad terminal möjliggör snabb till- och frånkoppling vid skru terminaler.
• Passar till standard kopparledare i de angivna tvärsnitten; använd rätt krymppverktyg och krympmetod för att säkerställa låg övergångsmotstånd och mekanisk hållbarhet.

Praktiska anmärkningar för montören

• Säkerställ att skära rätt längd av isolering, sätt in ledaren i terminalen och använd korrekt krympverktyg för isolerad kabelsko för att uppnå en styv och elektriskt säker förbindelse.
• Värm krympen jämnt med värmepistol tills den sitter tätt runt kabeln; undvik öppen låga och överhettning som kan skada isoleringen eller ledaren.
• Kontrollera efter krympning att det inte finns lösa trådar och att kontaktytan mot skruva/pol är fri från färg eller korrosion för att säkerställa god elektrisk förbindelse.

Identifiering: Varumärke: JMP; MPN: 158.03.36; GTIN: 4043981275407. Dessa uppgifter kan användas vid återbeställning och vid jämförning av tekniska specifikationer med ersättningsdelar.
