Blinkrelä ID

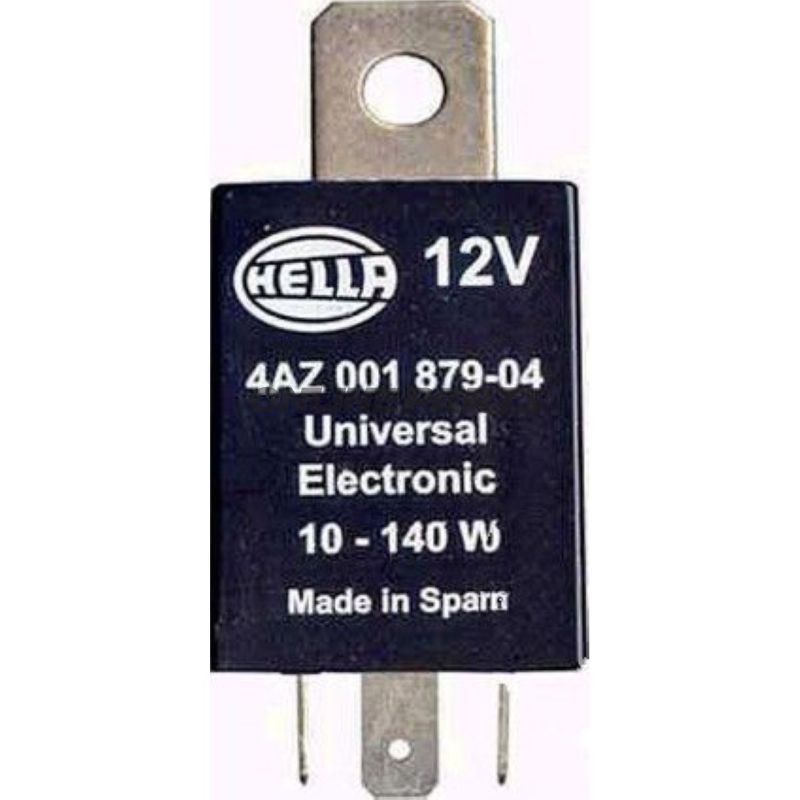

Blinkrelä (blinkgeber) för 12 V – universal, 3-poligt från Hella

Produktöversikt: Detta är ett universellt blinkrelä (på tyska ofta kallat "Blinkgeber") från Hella, avsett för 12 V fordon. Produkten finns under Hella-märket med artikelnummer (MPN) 108.04.49 och GTIN 4082300267891. Reläet är en mekanisk/elektrisk komponent som styr blinkljusens av- och på-cykel beroende på belastning och tillförselspänning.

Funktion och användning:

• Styr blinkers (vänster/höger) genom att bryta och ansluta strömmen i ett upprepat mönster. Detta säkerställer den synliga blinkrytmen, både för vanliga glödlampor och för vissa universella LED-ombyggnader inom specificerat effektområde.
• Tre anslutningar: 31 = jord (massa), 49 = batteri/tillförsel, 49a = knapp/utgång till blinkers. Anslutningsbeteckningarna följer vedertagna standarder, vilket gör reläet kompatibelt med många motorcykel- och bilinstallationer med 3-poligt system.
• Monteringstyp: påmonterad/extern montering med medföljande hållare (universalhållare), vilket ger flexibilitet i placering vid reparation eller utbyte.

Tekniska egenskaper:

• Nominalspänning: 12 V (driftintervall 9–16 V), lämplig för vanliga 12 V elsystem.
• Elektrisk växlingkapacitet: 10–140 W. Detta anger det totala effektområdet reläet hanterar utan onormal uppförande. Under eller över denna belastning kan blinkrytmen ändras eller reläet fungera utanför specifikation.
• Temperaturområde: -40 °C till +85 °C, vilket täcker typiska miljöförhållanden för externt monterade komponenter på motorcyklar och fordon.
• Antal poler: 3 (standard för enkla blinkkretsar).
• CE-märkning: produkten är certifierad i enlighet med gällande CE-krav för elektrisk utrustning inom relevanta användningsområden.

Materialval och konstruktion:

• Hölje och elektriska kontakter är utförda i material designade för elektrisk hållbarhet och värmeavledning under normal belastning. Konstruktionen syftar till stabil kontaktfunktion och lång livslängd under de angivna temperaturförhållandena.
• Den medföljande hållaren är avsedd för extern montering och möjliggör fästning nära befintligt kabelnät eller säkringsområden. Materialen i hållare och kapsling är lämpliga för utomhus-/fordonsbruk utan att ge prestandagarantier utöver tillverkarens specifikationer.

Kompatibilitet och installation:

• Universell användning för 12 V-system med treledat blinkreläsystem. Kontrollera att den totala effekten för blinkers (båda sidor tillsammans) ligger inom 10–140 W för korrekt funktion.
• Vid användning med LED-lampor kan blinkfrekvensen ändras; i vissa installationer kan en elektronisk eller belastningsmotståndskrets vara nödvändig för att uppnå standard blinkrytm. Reläet är dock mekaniskt/elektroniskt utformat för traditionella glödlampor inom det angivna effektområdet.
• Anslut enligt standardbeteckningarna: 31 (jord), 49 (batteri/tillförsel), 49A (kontrollerad utgång). Felaktig anslutning kan orsaka utebliven funktion eller skada på reläet.

Identifiering: Tillverkare: Hella. Artikelnummer (MPN): 108.04.49. GTIN/streckkod: 4082300267891. Denna information underlättar vid sökning efter kompatibilitet, reservdelsidentifiering och vid val av korrekt ersättningskomponent.

Anmärkningar till användare:

• Reläets effektområde bör respekteras — undvik att anta större eller mindre belastningar utan att kontrollera systemets totala wattförbrukning.
• Produkten levereras som en enhet med hållare; förpackningsantal från tillverkare/distributör kan variera och bör inte antas vara leveransantalet vid detaljköp.
• Vid tvekan om kompatibilitet i specialinstallationer (t.ex. omfattande LED-konvertering eller integrerade CAN-bussystem) rekommenderas kontroll av kretsdesign eller konsultation med en tekniker.
