Blinkrelä (franska stickmönstropp) för släpvagns- och motorcykeldrift, 12 V

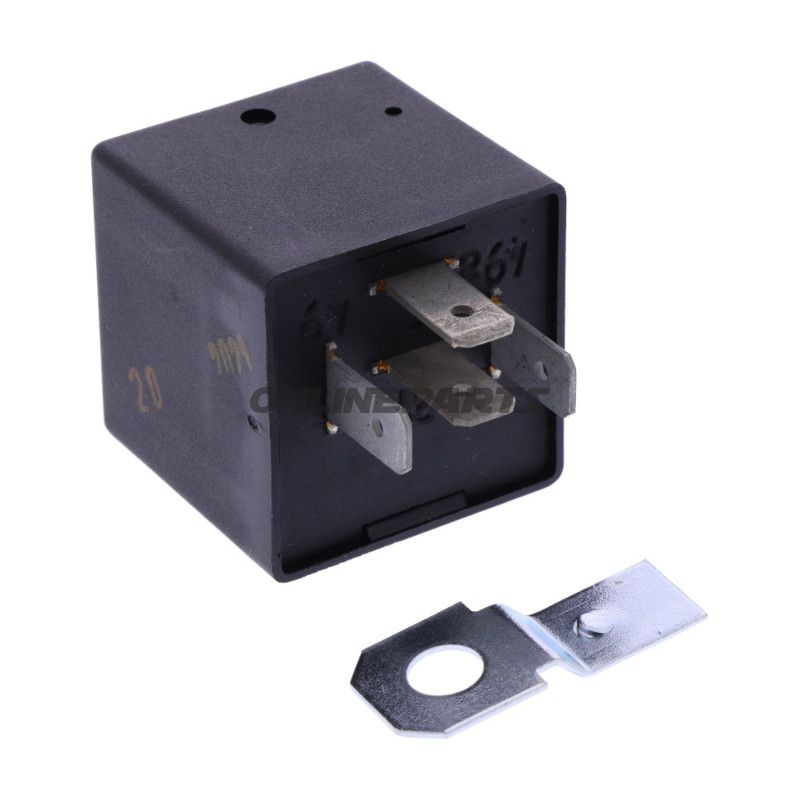

Detta blinkrelä från Jaeger (MPN: 146.02.37, GTIN: 4250060509654) är ett passeringsrelä med den så kallade franska stickmönstret. Reläet är avsett för drift av släpfordon och fordon där ett separat relä med övermonterad C2- och jordanslutning krävs. Produkten levereras med ett monteringsbeslag så att det kan fästas säkert i installationsutrymmet.
Funktion
- Styr blinksekvens och belastningsfördelning mellan fordon och släp vid 12 V.
- Stöder Kombinationer av lampor med olika belastning, vilket säkerställer korrekt blinkfrekvens även när släpet är anslutet.
- C2- och jordförbindelsen är placerade på reläets övre del för enkel åtkomst vid montering och felsökning.
Tekniska egenskaper och belastningsmöjligheter
- Spänning: 12 volt.
- Belastningskonfiguration: 2 + 1 (6) x 21 W och 1 (2) x 0–10 W. Det betyder att reläet kan hantera flera 21 W-lampor i angivna konfigurationer samt en krets med 0–10 W (till exempel LED- eller låg effektkrets), beroende på installationens totala impedans.
- Fransk plug-in stickmönster: säkerställer kompatibilitet med fordon och släpvagnskontakter som använder denna standard.
Material och konstruktion
- Hus: Robust plast- eller kompositlåda utformad för mekaniskt skydd och elektrisk isolering under normal drift.
- Kontakter och stift: Metalllegering för god ledningsförmåga och lång livslängd vid upprepade insättningar i kontakten.
- Monteringsbeslag: Medföljer och är tillverkat för permanent fastsättning så att reläet sitter stabilt under vibrationer och färd.
Kompatibilitet och användning
- Passar fordon och släp som använder det franska Jaeger-stickmönstret och 12 V-elektriska system.
- Används där det finns behov av ett mekaniskt/elektriskt relä för styrning av blinkers, inklusive kombination med lampor i både hög och låg effekt.
- Passar verkstäder och erfarna mekaniker som ska byta ut eller konfigurera blinkreläer i befintliga ledningsnät utan att ändra kontaktdimensioner.
Praktiska anmärkningar
- Kontrollera alltid stickmönstret på fordonets befintliga reläplats för att säkerställa fysisk och elektrisk kompatibilitet med det fransk-inbyggda mönstret.
- Vid användning tillsammans med LED-belysning rekommenderas att kontrollera den totala belastningen och vid behov justering (motstånd eller elektronik) om blinkfrekvensen avviker från förväntad.
- GTIN (4250060509654) och tillverkaruppgifter (Jaeger, MPN 146.02.37) kan användas vid reservdelsidentifiering och beställning av samma typ av relä för utbyte.
Denna beskrivning fokuserar på produktens tekniska funktion, konstruktion och installationsförhållanden för professionella användare och motorcykelentusiaster med kunskap om elsystem.
