Blinkrelä elektrisk JMP 12V 3 polig

Blinkrelä, elektrisk JMP 12V, 3-poligt – för standard- och LED-blink

Produktöversikt

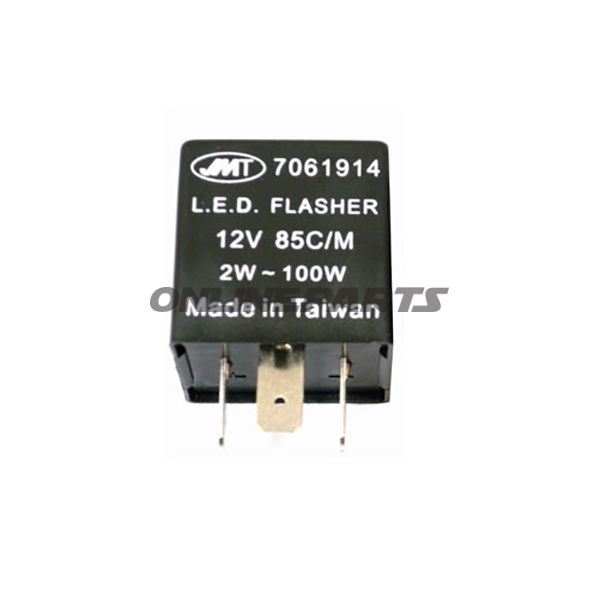

Detta är ett elektroniskt blinkrelä från JMP med 3-polig flatstiftsanslutning, avsett för 12 V-system. Reläet hanterar både traditionella glödlampor och LED-blinkers inom angivet effektområde och ger en stabil blinkfrekvens vid korrekt anslutning.

• Varumärke: JMP (modell angiven som MPN 706.19.14)
• GTIN: 4043981047196
• MPN: 706.19.14

Funktion och användning
Reläets funktion är att styra tänd-/släckmönstret för blinkers med att leverera avbruten ström till blinkkretsen med konstant frekvens. Det är ett elektroniskt relä, vilket innebär att blinkfrekvensen inte beror på termiska eller mekaniska kontakter utan på elektroniken som är inbyggd i enheten. Detta säkerställer enhetlig blinkfrekvens under varierande belastning inom reläets specificerade effektområde.

Elektriska anslutningar och signalbetydelse

• E (massa): Ansluts till chassi/negativt batteriklem.
• B (batteri): Konstant +12 V försörjning.
• L (switch): Signal från blink-/indikator, som aktiverar reläet.

Tekniska egenskaper

• Driftstyp: Elektronisk
• Nominalspänning: 12 V
• Effektområde/last: 2 W – 130 W (täcker både enskilda lampor och flera lampor i en standard blinkkrets samt många LED-konfigurationer; se till att sammanställa total strömförbrukning vid montering)
• Blinkfrekvens: Cirka 85 blinkningar per minut vid korrekt belastning
• Poltal/anslutning: 3-poligt flatstift (passar till standard 3-poliga kontaktdon på många motorcyklar)

Materialval och konstruktion
Reläet är utfört med elektroniska komponenter och kapsling designad för fordonsmiljö. Komponentval i ett elektroniskt blinkrelä är typiskt optimerade för termisk stabilitet och elektromekanisk hållbarhet; JMPs komponenter syftar till motståndskraft mot vibrationer och temperaturvariationer, som vanligt förekommande på motorcyklar. Eftersom detta är ett elektroniskt relä finns det inga rörliga, mekaniska kontakter, vilket minskar slitage jämfört med äldre elektromekaniska varianter.

Kompatibilitet och användningstips

• Designat för 12 V motorcykelinstallationer med standard 3-poligt flatstift. Kontrollera fysisk kontakt/ändamål innan montering.
• Effektområdet innebär att både traditionella glödlampor och en rad LED-lösningar kan fungera, men för LED-uppsättningar med mycket låg belastning kan extra motstånd eller en kompatibel lastresistor behövas för att uppnå korrekt blinkfrekvens.
• Montera reläet på en torr, vibrationsdämpad plats med god elektrisk kontakt till chassi och tillförlitlig låg motstånd i kabelanslutningar.

Installation och säkerhet
Följ tillverkarens eller fordonets elektriska schema vid byte. Avbryt batteriet innan arbete på blinkkretsen. Kontrollera polaritet och säkra anslutningar för att undvika kortslutning eller skador på elektronik. Om blinkfrekvensen är osäker efter montering, undersök belastningen i kretsen och eventuell jordförbindelse först.

Anmärkningar
Detta produktidentifieras med GTIN 4043981047196 och JMP MPN 706.19.14. Uppgifter om belastningsområde och blinkfrekvens anges av tillverkaren och bör användas som referens vid bedömning av lämplighet för en given installation.
