Blinkrelä elektrisk JMP 12V 3 polig

Blinkrelä, elektriskt, JMP 12 V, 3-poligt – för standard- och LED-blinkers

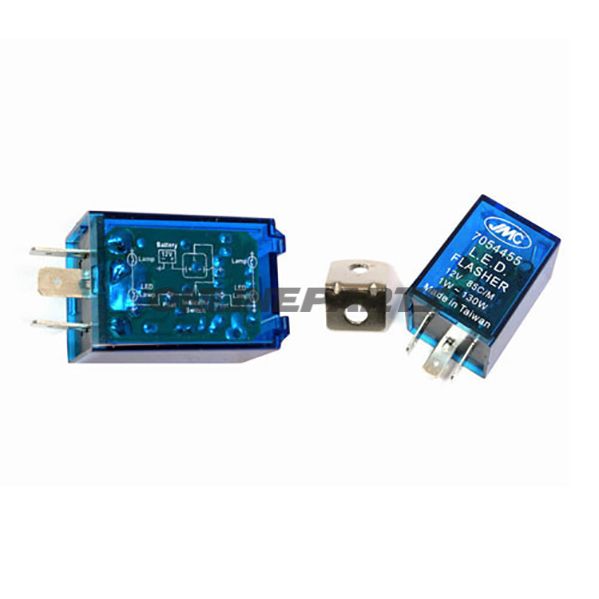

Produktöversikt: Detta elektriska blinkrelä från JMP (MPN 705.44.55, GTIN 4043981004670) är ett 12 V, elektroniskt 3-poligt relä med flat kontakt, avsett för både konventionella blinklampor och många typer av LED-blinkers. Reläet levereras med en fästyta för montering.

• Typ: Elektroniskt blinkrelä
• Poler / kontakt: 3-poligt, flat kontakt
• Märkspänning: 12 V DC
• Belastningsområde: 1 W – 130 W
• Blinkfrekvens: Ca. 85 blinkningar per minut
• Tillbehör: Inkl. fästyta för fixering

Anslutningar och funktion:

• E (massa): Chassi-/jordanslutning.
• B (batteri): Konstant +12 V matning.
• L (switch): Utgång till blinkströmbrytare/indikatorer.

Reläet fungerar elektroniskt och reglerar blinkrytmen utan mekaniska kontakter, vilket ger en stabil frekvens över tid och minskar slitage. Det täcker ett brett effektintervall (1–130 W), så det kan användas både med traditionella glödlampor och med LED-ljus inom reläets spännings- och effektområden.

Material och egenskaper:

• Hus och kontakt: Robust plast-/metallkombination (standard för elektroniska reläer) designad för montering i motorcykelmiljöer.
• Elektroniskt kretskort: Kompakt kretskortbaserad elektronik, utan rörliga delar, vilket vanligtvis ökar livslängden jämfört med mekaniska reläer.
• Montering: Medföljande fästyta möjliggör fastsättning på ram eller stel, säkerställer vibrationsstabil placering.

Anmärkningar vid användning med LED:

• Vid LED-blinkers med mycket låg effekt (runt 0,5 W eller mindre) och samtidig användning av LED-belysning i instrumentering kan blinkfrekvensen påverkas. I sådana fall kan det vara nödvändigt att sätta in ett extra belastningsmotstånd (eller resistiv belastning) för att uppnå korrekt blinkfrekvens och felfria signaler.
• Även om reläets belastningsområde är brett bör den totala ström- och spänningsbelastningen i kretsen bedömas vid modifiering av blinkers (ändring av lamptyp, tillägg av LED-varning osv.).

Kompatibilitet och användning:

• Lämpligt för motorcyklar och skoterapplikationer med standard 12 V-system, där en 3-polig elektronisk lösning önskas.
• Passar installationer där utrymme och fästmöjligheter kräver ett kompakt relä med fästyta.
• Ej specificerat för användning i 6 V-system eller vid kraftigt överskridande strömkrav (över 130 W total belastning).

Identifiering: Produkten är tillverkad av JMP och kan identifieras med MPN 705.44.55 och GTIN 4043981004670. Dessa uppgifter är användbara vid inköp och vid sökning efter reservdelsspecifikationer eller kompatibilitet med fordonets elsystem.

Installationstips för mekaniker:

• Säkerställ korrekt polanslutning: E = jord, B = batteri, L = switch. Felaktig kabeldragning kan leda till utebliven funktion eller fel.
• Montera fästytan på en vibrationsdämpad plats, men med tillräcklig ventilation för att undvika onödig värmeuppbyggnad.
• Vid kombination med flera LED-enheter: Mät total effekt och testa blinkfrekvens under normal belastning; tillsätt eventuellt belastningsmotstånd om flimmer eller för snabb/långsam blinkning uppstår.

Om du behöver tekniska ritningar, mätpunkter eller ytterligare elektriska data (t.ex. maximal ström på individuella ben) finns dessa ofta i tillverkarens tekniska dokumentation för JMP MPN 705.44.55.
