Blinkrelä 3-polig 12V MQ ID 1082114

Blinkrelä 3-poligt 12V för motorcykel – elektronisk blinkstyrning

Produkt: Blinkrelä 3-poligt, elektroniskt, 12 V. Märke: AIC. Artikelnummer (MPN): 108.11.08. GTIN: 4046283507023.

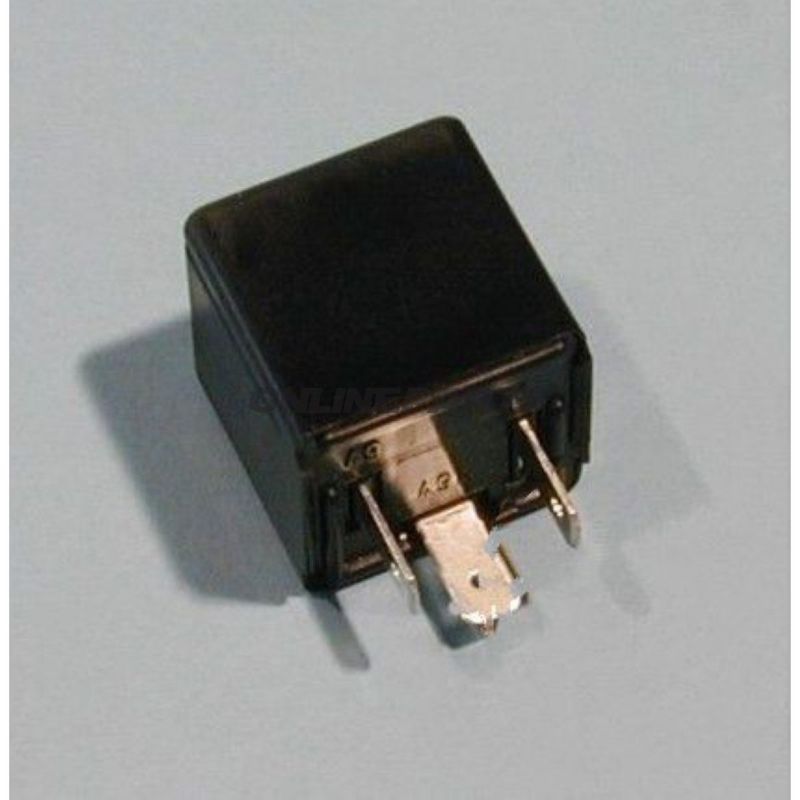

Detta blinkrelä är en kompakt elektronisk enhet med tre poler och flat kontakt, avsedd för 12 V-system på motorcyklar och andra lätta fordon. Reläet säkerställer korrekt blinkrytm och belastningskompensation för traditionella glödlampor i fram- och bakljus, och är avsett som direkt ersättning i system med 3-ledad kontaktuppbyggnad.

• Antal poler: 3-poligt, flat kontakt.
• Driftsform: Elektroniskt blinkrelä (fast styrd elektronik, ej mekanisk kontakt).
• Märkspänning: 12 volt DC.
• Belastningsområde: 2–4 × 21 W plus 0–4 W (typiskt för kombinationer av fram- och bakblink med lampor).
• Anslutningar (standardkod):
  • 31 = massa (jord)
  • 49 = batteri / konstant +12 V
  • 49A = tändnings-/blinkkontakt (styrsignal)

Material och konstruktion: Reläet är utfört med elektroniska komponenter inkapslade i ett kompakt plast-/metallhus (typiskt för denna typ), som ger skydd mot vibrationer och vanlig påverkan i motorcykelmiljö. Den elektroniska styrningen säkerställer stabil blinkfrekvens även vid varierande strömförbrukning och minskar slitage jämfört med mekaniska kontakter.

Funktionellt förklaras enheten genom att den leder ström från batteriet till blinkers i takt med styrsignalen från blinkkontakten (49A). Interna elektronikmoduler mäter och reglerar belastningen så att blinkhastigheten förblir inom normala gränser, även om en enskild lampa är defekt eller vid olika lampkonfigurationer inom det angivna belastningsområdet.

Kompatibilitet och användning: Reläet är utformat för 12 V-installationer med en 3-polig flat kontakt och standardiserade terminalnummer (31, 49, 49A). Det passar många motorcyklar och lättare fordon där fysisk och elektrisk formfaktor matchar. För korrekt användning ska du kontrollera att terminalnumren i fordonets kabelsats motsvarar reläets anslutningar, och att den totala lampbelastningen ligger inom det angivna området.

Tekniska fördelar med elektronisk utförande jämfört med mekaniskt relä:

• Stabil blinkfrekvens vid varierande belastning.
• Ingen mekanisk nötning, lägre ljudnivå och längre livslängd för själva reläet.
• Snabb respons på styrsignaler och bättre toleranser vid kombinerade lampkonfigurationer.

Praktiska anmärkningar: Kontrollera anslutningsnumreringen i fordonets elschema före montering. Vid byte ska MPN 108.11.08 och GTIN 4046283507023 användas som referens för att säkerställa korrekt modell och märke (AIC). Reläet levereras som enskild enhet avsedd för direkt montering i kompatibla kontaktfästen; det finns ingen information om förpackningsantal i denna produkttext.

Identifiering: AIC 108.11.08 (MPN) / GTIN 4046283507023 — ett elektroniskt 3-poligt 12 V blinkrelä lämpat för standard motorcykelinstallationer med angivna terminalnummer 31, 49 och 49A.
