BLADFJÄDER vänster ZIPPO

Nedsänkningstång för fjädring (Nussbaum 652.01.27)

Produktfunktion

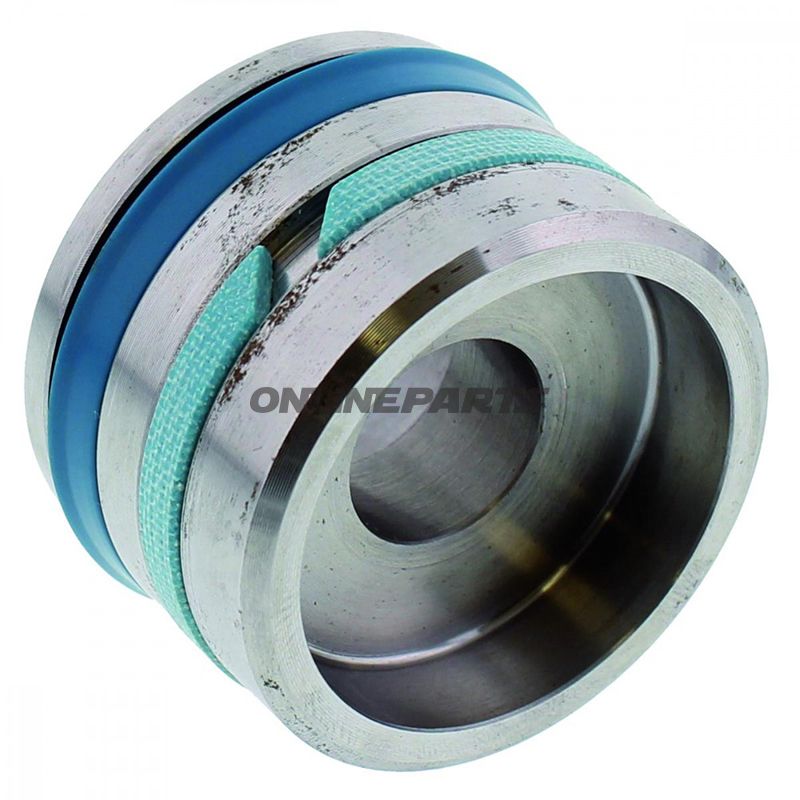

Detta nedsänkningstång (modell 2.35 / 235TS22013-E, tillverkare Nussbaum, MPN 652.01.27) är en intern komponent i stötdämparens dämpningssystem. Stempelfunktionen är att flytta vätska genom interna kanaler och ventiler för att kontrollera stötupplösning och dämpningskaraktäristik under kompression och rebound. Den säkerställer kontrollerad oljeflöde och bidrar till en stabiliserad fjädringsbeteende vid varierande belastning och vägförhållanden.

Material och konstruktion

• Kärnkonstruktion: Stempel tillverkat i stål, valt för dimensionsstabilitet och slitstyrka vid upprepade aktra belastningar.
• Tätningar: Monterade tätningsringar i plast som säkerställer tätning mot läckage och minskar friktion mot cylinderväggen.
• Ytfinish: Stålet är normalt ytbehandlat för korrosionsskydd och slät interaktion med tätningsringarna; denna finish påverkar slitmängd och tätning över tid.

Dimensioner och passform

• Inre diameter (Ø inn) 18 mm — relevant för axel eller inre ledning.
• Yttre diameter (Ø ut): 49,5 mm — måttet som måste passa till stötdämparens inre cylinder.
• Höjd: 35 mm — total stempelhöjd, viktig för korrekt sammansättning och dämpningsvolym.

Kompatibilitet och användning

Produkten levereras som en originaldel från Nussbaum (anges som Nussbaum originaldel i produktdata). MPN 652.01.27 används för reparation och underhåll av stötdämareenheter, där dessa dimensioner och tätningstyper är specificerade. För korrekt kompatibilitet ska du kontrollera stötdämparens inre diameter och stempelhöjd samt säkerställa att tätningstypen (plast) är kompatibel med den använda stötdämpeoljan och driftstemperaturer.

Tekniska fördelar och överväganden

• Stålstampl ger god formstabilitet under upprepad belastning och minskar risken för deformation.
• Plasttäningar minskar intern friktion och säkrar längre livslängd, förutsatt korrekt kemisk kompatibilitet med stötdämparvätska.
• Kritiska mått (Ø 18 mm / Ø 49,5 mm / höjd 35 mm) gör denna del lämplig för precisa utbyten snarare än generiska stämmor.
• Vid montering ska man kontrollera tätningsrörens tillstånd och smörja korrekt för att undvika tidig läckage eller onödig friktion.

Identifiering

Denna stampe identifieras av tillverkaren Nussbaum och reservdelens nummer MPN 652.01.27. GTIN anges inte i levererad data; vid behov av entydig varudidentifiering över system rekommenderas att kontakta leverantören eller kontrollera tillverkarens reservdelkatalog.

Praktiska anvisningar

• Vid utbyte: rengör cylinder och ledningsytor noggrant, inspektera för repor och korrosion.
• Byt alltid tätningsringar vid reparation för att säkerställa korrekt tätning och prestanda.
• Kontrollera kompatibilitet mellan plasttäningar och den dämpolja/typ som används i din komponent.

Modellbeteckningen i produktdata framgår som "DämpningsStempel 2.35 TS 235TS22013-E" och nämns i källtexten även på tyska. Den svenska beskrivningen ovan sammanfattar funktion, materialval, dimensioner och praktiska förhållanden för montörer och motorcykelentusiaster som hanterar underhåll av stötdämpare.
