Påfyllningsventil (pneumatisk) för Butler-system — Ø kolv 30 mm

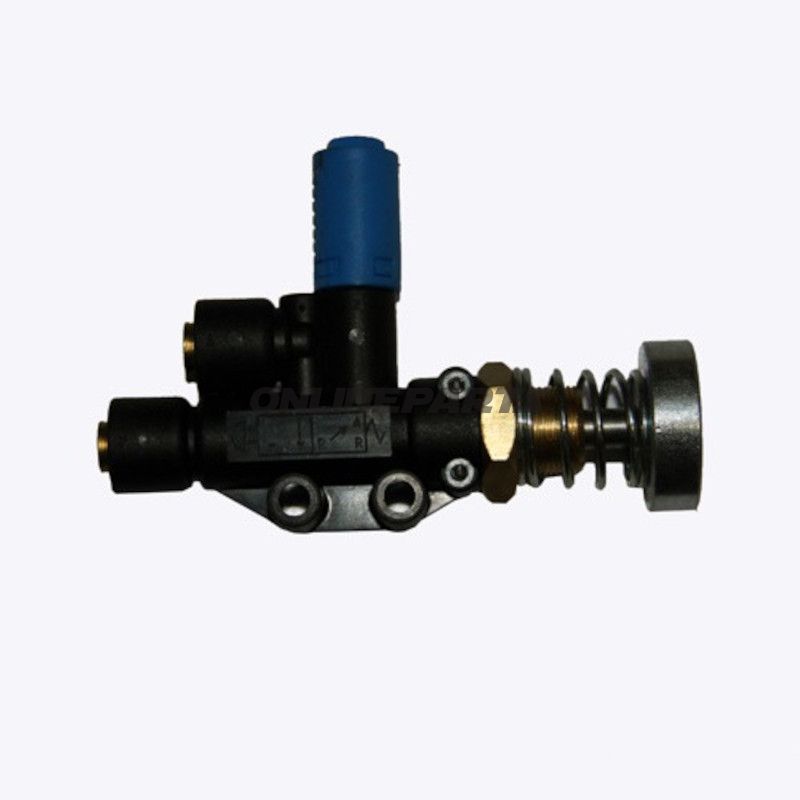

Produktöversikt: Denna påfyllningsventil från Butler (MPN 677.06.54) är en 3/2-ventil med 30 mm kolvslag, avsedd för pneumatisk styrning av lufttillförsel vid påfyllnings- eller aktiveringsfunktioner. Produktbeteckningen återfinns även som Butler-originaldel och refereras i interna varuförteckningar som 710090340 / 812452 (ofta angivet som varunr. 710090341 812452 i dokumentationen).
Funktion: Ventilen är en 3-2-vägs pneumatisk ventil, vilket betyder att den har tre portar och två positioner. Den används för att slå på och av lufttillförsel till en cylinder eller ett verktyg, vanligt vid automatiserade påfyllnings- eller transportsteg där exakt styrning av lufttryck och flöde är nödvändig. När spolen aktiveras byts anslutningen mellan portar, så att kolven rör sig in/ut efter systemets behov.
- Kolvdia meter: 30 mm — dimension relevant för belastnings- och flödeskarakteristik.
- Luftanslutningar: 2 x 8 mm – standard push-in/tryckanslutning till slänglösningar (se till att korrekt tubing-dimension vid montering).
- Ventiltyp: 3/2-ventil (3 portar, 2 positioner).
Material och hållbarhet: Ventilens hus och rörliga delar är sammansatta av plast och stål. Kombinationen ger en balanserad lösning där plast minskar vikt och korrosionskänslighet i icke-bärande delar, medan stål används i slitstarka komponenter som spindel, axlar och tätningsytor för att säkerställa mekanisk stabilitet. Materialvalet gör ventilen lämplig för normala industriella miljöer och för användning i motorfordon eller verkstäder, förutsatt korrekt underhåll och lämplig luftfiltrering.
Kompatibilitet och användningsområden: Som en original Butler-del är ventilen utformad för att fungera med Butler-system och utrustning men kan också integreras i andra pneumatiska kretsar om tryck- och flödeskrav överensstämmer. Den är särskilt relevant för mekaniker och motorcykelägare som arbetar med pneumatisk styrning i påfyllningsstationer, vakuum/pneumatisk verktygsstyrning eller styrning av små cylindrar.
Tekniska överväganden vid montering:
- Se till korrekt orientering i systemet i förhållande till in- och utgångar (3/2-konfiguration).
- Använd lämplig luftbehandling (filter/regulator/oljesmörjning) enligt tillverkarens rekommendationer för att förlänga livslängden på tätmaterial och rörliga delar.
- Kontrollera tätningar och monteringsytor för skador vid ommontering; plastkomponenter kan ta skada vid överdrivet åtdragande.
- Verifiera att 8 mm luftslangar och fittings är korrekt monterade och tätar utan läckage.
Identifikation: Butler som varumärke och producentnamn framgår på produktdokumentationen. Den konkreta artikeln kan identifieras via producentens artikelnummer MPN 677.06.54 och interna nummer 710090340 / 812452 (och referensen 710090341 812452 i vissa listor). GTIN anges inte i den medföljande informationen.
Rekommendationer till användaren: För mekaniker: kontrollera ventils tillstånd vid synlig inspektion före montering, och se till att luftförsörjningen är fri från partiklar och kondens. Vid osäkerhet om kompatibilitet med ett befintligt system bör man jämföra kolvdimension, portstorlekar och användningsprincip mellan den ursprungliga komponenten.
