Batterikontakt MQ ID 1451905

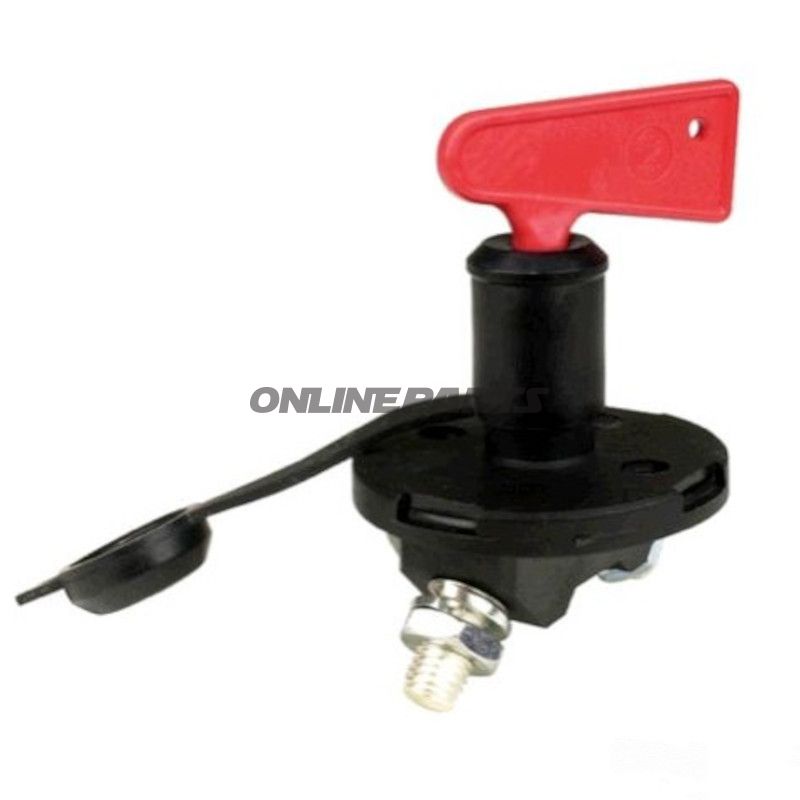

Batterikontakt med hatt och avtagbart handtag för avstängning av batteri

Denna batterikontakt (GTIN: 4026736050948, MPN: 145.19.00) är en roterande huvudsäkring för batterisystem, avsedd att bryta och etablera strömförbindelsen i fordon och maskiner. Den levereras med skyddshatt och avtagbart handtag, så styrning kan låsas eller placeras utan synligt handtag efter installation.

• Huvudfunktion: Mekanisk brytning av batteriförbindelsen genom rotation, vilket isolerar batteriet från det elektriska systemet.
• Betjening: Roterande aktivering med möjlighet att ta bort handtaget efter stängning, så kontakten förblir i avstängd eller påslagen position utan fast monterat grepp.
• Skydd: Medföljande hatt skyddar mot oavsiktlig aktivering och förorening i cockpit eller motorrum.

• Nominell belastning vid 24 V: 100 A kontinuerligt.
• Kortvarig toppbelastning: 500 A i 5 sekunder (för start- eller högkraftsituationer).
• Anslutning: 2 x M10-dynor (skruboltanslutning) för kabelfastsättning med ringstiftsklamrar eller skruvlug.
• Installationshål (diameter): Ø 22,5 mm.
• Hålavstånd: 38 mm mellan monteringspunkter.
• Temperaturområde: -40 °C till +80 °C, lämplig för både utomhus- och motorutrymmen med temperaturomslag.

• Kontakter och skruvar vanligtvis tillverkade i kopparlegering eller blank metall med ytbearbetning för låg transitionresistans och korrosionsbeständighet.
• Hus och hatt i värme- och kemikalieresistent plast eller kompositmaterial för elektrisk isolation och mekanisk skydd.
• Avtagbart handtag utfört i slagfast material och utformat för upprepad betjäning utan deformation.
• Total konstruktion utformad för att motstå vibrationer och mekanisk belastning i fordonsapplikationer.

• Lämplig för motorsport, marin, jordbruksmaskiner, entreprenadmaskiner och specialfordon där manuell avstängning av batteri önskas.
• Kan användas i 12 V-system för last-/startavlastning, men specificerade belastningar anges för 24 V; vid användning i andra system bör belastningsberäkningen verifieras.
• Monteras genom instrumentpanel eller monteringsplatta med Ø 22,5 mm hål och fästs i den angivna hålavståndet.

• Monteras i strömförande system endast med korrekt moment på M10-klämmor och enligt tillverkarens rekommendationer för kabelkvartsantal och ringkabelsko.
• Kontrollera kontinuitet och kontaktmotstånd efter installation för att säkerställa låg övergångsmotstånd och undvika värmeutveckling vid höga strömmar.
• Vid användning nära startströmmar eller upprepade spikar bör kabeldragning och säkringsnivå anpassas efter 500 A kortvarig belastning.

Produktens identifikation (GTIN 4026736050948 och MPN 145.19.00) kan användas vid inköp eller kontroll av reservdelar för att säkerställa korrekt variant. Beskrivningen bygger på tekniska parametrar som anges av tillverkaren/leverantören; verifiera mått och elektriska krav mot din applikation före slutlig montering.
