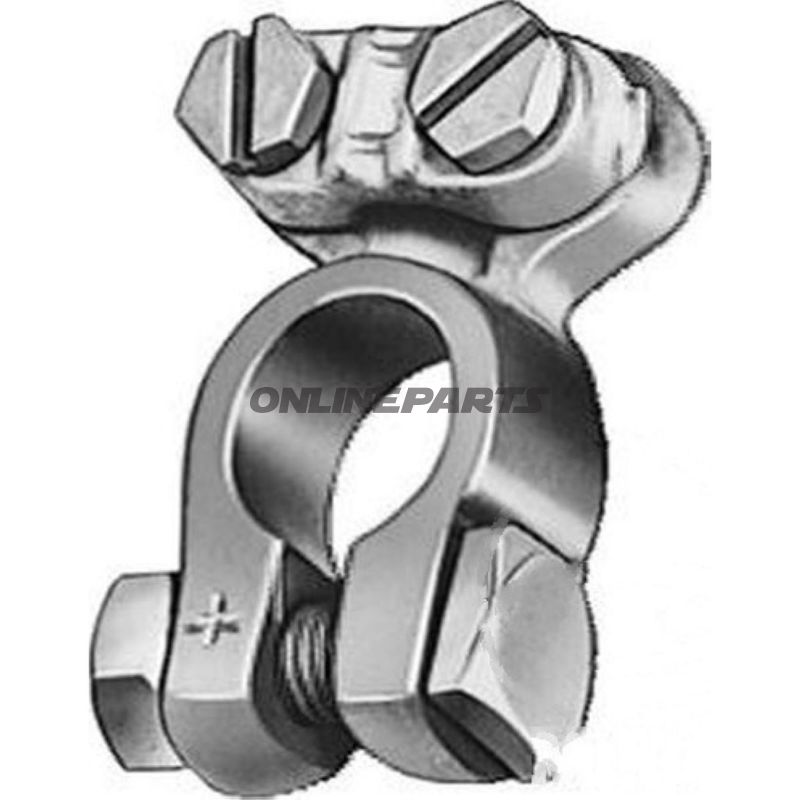

Batteriklämma Plus höger

Batterikabelklemme, pluspol (höger) för batterianslutning

Produktöversikt: Denna batterikabelklemme från Hella (MPN: 146.18.47, GTIN: 4082300196634) är en pluspols batteriterminal avsedd för höger sida för anslutning av batterikablar och mellanförbindelser på motorcyklar och andra fordon. Den är utförd i form E med ett borr- eller axelgenomgående på 17,5 mm och täcker kabeltvärsnitt från 10 mm² till 70 mm².

Funktion:

• Klemmar fast runt batteriets pluspol och skapar en elektrisk förbindelse mellan batteriet och fordonets ledningsnät eller externa förbrukare.
• Designad för att ge en stabil mekanisk och elektrisk förbindelse för mellanförbindelser och huvudanslutningar.
• Placeras på höger sida (plus höger) för korrekt orientering i applikationer där polernas placering är specificerad.

Material och egenskaper:

• Tillverkad med material lämpliga för elektriska anslutningar (typiskt kopparlegering eller tennbelagd yta) för att säkerställa god ledningsförmåga och minskad korrosion över tid. (Hella använder standardmaterial för elektriska batteriterminaler för pålitliga förbindelser.)
• Dimensionerad för kabeltvärsnitt 10–70 mm², vilket täcker både kraftigare batterikablar och mindre mellanförbindelser.
• Borr-/genomgående diameter Ø 17,5 mm, motsvarande typiska axel- eller polmått hos många batterier och monteringspunkter.
• Form E, vilket anger den geometriska utformningen och monteringsvinkeln, relevant vid val av plats och klaring under kåpor eller tätningar.

Kompatibilitet och användning:

• Lämplig för motorcyklar, scooter- och småbilsapplikationer där pluspolen kräver en högerorienterad terminal med angivna dimensioner.
• Passar batterikablar och förbindningsledningar inom 10–70 mm²; kontrollera kabelöglor och bultdimensioner mot Ø 17,5 mm för korrekt montering.
• Formen (E) och högerorienteringen bör matchas med fordonets batteripolplacering för att säkerställa utrymme för kabeldragning och kåpor.

Praktiska anmärkningar för mekaniker:

• Avlägsna korrosion och oxidering på batteripolen före montering för lägre övergångsmotstånd.
• Använd korrekt moment vid åtdragning för att undvika deformation av klemmen och säkerställa god elektrisk kontakt utan att skada batteripolen.
• Kontrollera utrymmesförhållanden vid batteriluckor eller kabelbuntar för att säkerställa att form E och högerorienteringen inte blockerar andra komponenter.

Identifiering: Produkten levereras från Hella och kan identifieras med tillverkningsnumret MPN 146.18.47 och GTIN 4082300196634, vilket är användbart som referens vid beställning, reservdelsökning eller jämförelse med tillverkarens katalog.

Teknisk not: De angivna måtten och kabeltvärsnitten är avgörande för elektrisk kapacitet och mekanisk passform. Om särskilt korrosionsskydd, ledningsförmåga eller en alternativ ytbehandling krävs bör man välja terminaler specificerade för dessa krav eller kontakta tillverkarens tekniska dokumentation.
