Ball Coupling Ww 350-Rc-H141460mm

Kugelljhylsnyckel till släp, WW 350-RC-H1414 till 60 mm trädrör

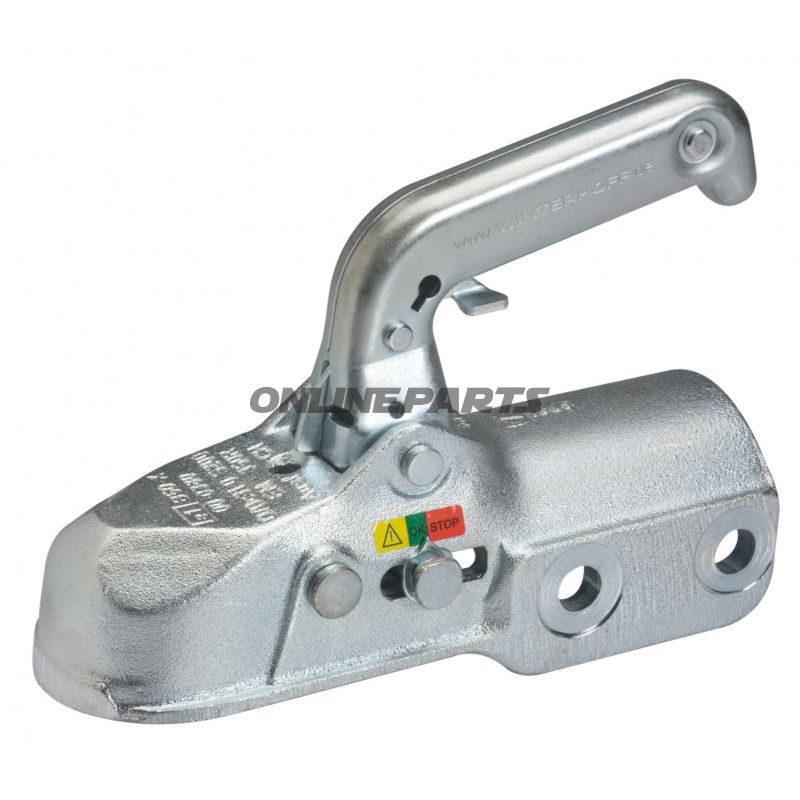

Produkt: Kugelljhylsnyckel WW 350-RC-H1414 från AL-KO (MPN: 338.04.85, GTIN: 4045541011883). Denna kugelkoppling är avsedd för montering på runt trädrör med 60 mm diameter och används för anslutning mellan bil/vagn och släp.

Funktion och användning

• Kugelljuskopplingen överför dragkraften från dragbruket till släpet och säkerställer mekanisk sammansättning samt fasthållande av släpets dragstav.
• Designad för vanlig användning på trailers och lätta lastbilar med upp till 3.500 kg maximal släpvagnsvikt och en tillåten lodrät belastning (stötdrag) på 200 kg.
• Kopplingen är utförd för runt trädrör med Ø 60 mm, och är därmed lämplig för ramar och dragstag som använder denna standarddimension.

Materialval och egenskaper

• Hus och rörliga komponenter är vanligtvis tillverkade i högstyrkestål med korrosionsskydd (galvanisering eller målad yta, beroende på leverantörens leverans). Materialen är valda för att ge nödvändigt seghet och slitagehållfasthet vid cyklisk belastning.
• Inre delar som kula och låselement bearbetade för exakt passform och jämn rörelse, så mekanismen låser säkert vid påkoppling och minimerar slapphet under körning.
• Ytbehandlingen minskar risken för korrosion i de områden som utsätts för vägvatten och salt, vilket är relevant för svenska körförhållanden.

Tekniska nyckeltal

• Anhängarslast (maks.): 3.500 kg
• Tillåten lodrät belastning (stötdrag): 200 kg
• Anslutning till trädrör: rund, Ø 60 mm
• Bult-/borrdiameter för fästen: 14,5 mm
• Anslutningsdimension mot kulan: 54 mm

Kompatibilitet och montering

• Kopplingen är utvecklad för montering på rund trädrör med yttre diameter 60 mm. Kontrollera trädrörets yttre diameter och väggtjocklek för korrekt passform och borrmönster.
• Fäste sker via bultar genom angivna borrhål (14,5 mm). Se till att använda rätt bultar, muttrar och låsningar enligt fordonets och släpets specifikationer samt gällande monteringsanvisningar.
• Vid montering ska lås- och säkerhetsfunktionen kontrolleras, inklusive att låspinnens rörelse är fri och att kopplingshandtaget låser korrekt vid påkoppling till släpkulans kopp.

Säkerhet och underhåll

• Kontrollera regelbundet bultar, låsfunktion och att det inte förekommer allvarlig korrosion eller större slitage i kulan och låsdelen.
• Smörj rörets insatta rörliga delar lätt enligt tillverkarens anvisning för att behålla korrekt funktion och minska slapphet.
• Byt ut delar eller hela kopplingen vid synliga brott, stora deformationer eller om låsfunktionen inte fungerar som tänkt.

Obs

• Varumärke: AL-KO. Modellbeteckningen WW 350-RC-H1414 och tillverkarens artikelnummer (MPN 338.04.85) bör anges vid beställning och vid förfrågan om reservdelar eller monteringsanvisning.
• GTIN 4045541011883 anger produktens globala identifikation för entydig igenkänning hos leverantörer och i reservdelsdatabaser.
• Angivna värden (3.500 kg släplast och 200 kg stötdrag) är maximala gränser; slutlig användning ska följa lokala och fordonsfabrikantens regler för tillåten totalvikt och kultryck.

Om du behöver ytterligare tekniska ritningar, monteringsanvisning eller information om lämpliga bultar och låstyper för denna AL-KO WW 350-RC-H1414 (MPN 338.04.85, GTIN 4045541011883), kan dessa vanligtvis rekvireras genom leverantörens tekniska support eller i produktdatabladet.
