Ball Coupling 800Kg Ww8-H70 Mm

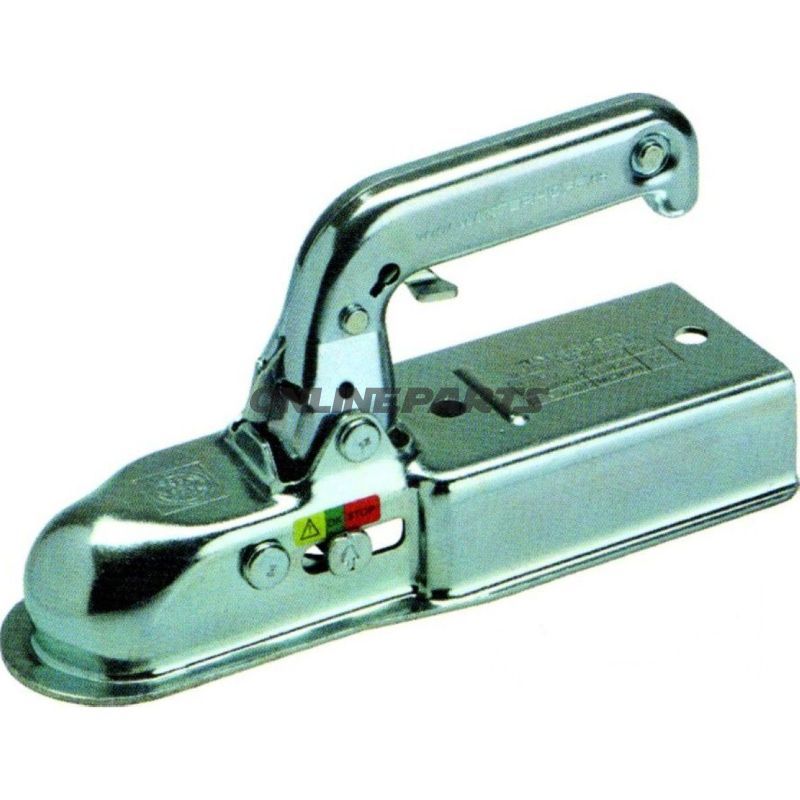

Kulhjulsfäste till släpvagn, WW8‑H 70 mm (800 kg)

Denna kulhjulsfäste (modell WW8‑H, MPN: 338.00.64, GTIN: WW8-H) är utformad för mekaniska förbindelser mellan dragverktyg och släpvagnar med en dragstångsdiameter på 70 mm. Produkten är utvecklad med fokus på robust funktionalitet, säker handkänsla och tydlig indikation av lås- och slitasstatus.

Funktion

• Fästet håller kulan på dragstången med en inre låsmatris som öppnas genom att vippa handtaget framåt och stängs genom att trycka ner handtaget eller vid vertikalt belastning från stödhjul/stödfot.
• Integrerad säkring i handtaget förhindrar oavsiktlig öppning under färd eller vid vibrationer.
• Multifunktionsindikator på huset visar både kopplingsläge (öppen/stängd) och slitasstatus (koppling/kula), så kontroll kan göras visuellt före färd.
• Möjlighet att montera stickhållare direkt i handtaget för organiserad ledning av elektriska anslutningar.

Material och konstruktion

• Konstruktion i plåtstål, dimensionerad för användning på dragstänger och dragaxelanslutningar. Stålvalet ger hög styrka och god motståndskraft mot mekanisk belastning vid normal användning.
• Ytbehandling är industristandard (galvanisering eller lack) för att minska korrosion; uppmärksamma att regelbundet underhåll (smörjning, kontroll av rost och slitage) förlänger livslängden.
• Handtag i ergonomisk utförande och med stor greppsytan, utformat för betaljning med en hand även vid uppsättning av trailer.

Tekniska data och användningsvärden

• Dragstångsdiameter: 70 mm (vinklad sektion för fyrkantig dragaxelmontering)
• Godkänd maximal släpvagnsvikt: 800 kg
• Tillåten stöd-/tryckbelastning (stödfot): 75 kg
• Borrningar för montering: 11 mm
• Anslutningsmått (avstånd/monteringsdimension): 90 mm
• EU-godkännande: EF-godkännande nr. 00-0229 e4

Säkerhet och underhåll

• Handtagets lås (snap-lås i handtaget) fungerar som tjuverskydd och förhindrar obehörig avkoppling.
• Kontrollera slitasindikator regelbundet; indikatoren visar när antingen kopplingsdelen eller kula ytan når kritiskt slitsignal.
• Smörj rörliga delar enligt tillverkarens anvisningar och inspektera bultar/borrförbindelser för korrekt moment och korrosion.

Kompatibilitet och användning

• Utformad för standard 70 mm dragssystem och dragaxelanslutningar; lämplig för lätta trailers och släpvagnar upp till 800 kg.
• Monteringskrav: matcha borravstånd och bultstorlek (11 mm) vid byte eller eftermontering – använd original- eller kompatibla bultar och muttrar med korrekt styrka.

MPN 338.00.64 och GTIN WW8‑H identifierar denna WW8‑H‑koppling i order- och reservdelsstyrning. Produktbenämningen motsvarar WINTERHOFF WW 8‑H‑serien i industristandardutförande, levererad som enskild enhet avsedd för installation på trailer/dragen efter gällande EF‑godkännande.
