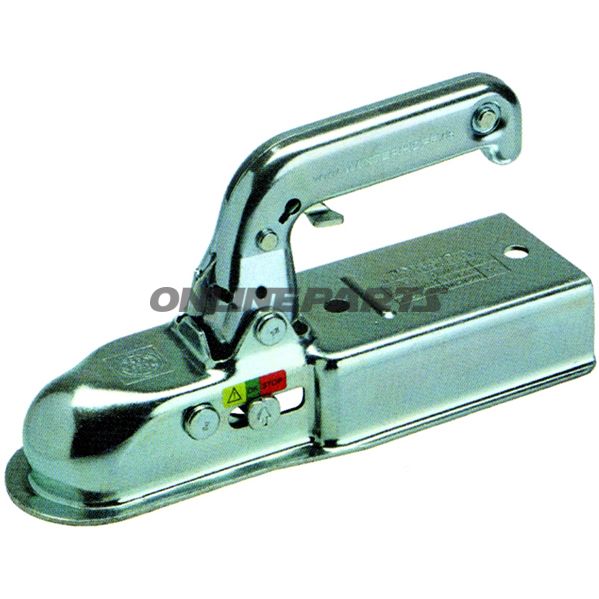

Ball Coupling 800Kg Ww8-G60 Mm

Kulehuvudkoppling till hästvagn, 800 kg, modell WW8‑G för 60 mm dragstång

Produkttyp: Kulehuvudkoppling för montering på fyrkantig dragstång Ø 60 mm (vinklad). Denna variant anges för maximal släpvagnsvikt på 800 kg och en tillåten stödvikt på 75 kg.

Funktion och användning

• Kulehuvudkopplingen kopplar vagnens dragstång till fordonets dragkrok. Den mekaniska låsfunktionen säkerställer fast förankring av kulan, medan multifunktionsindikatorn ger visuell kontroll av kopplingens tillstånd och slitage.
• Drivs med en hand via ett stort grepp. Öppning sker genom att vinkla handtaget framåt; stängning genom att trycka ner handtaget eller genom det lodräta stödbelastningen från kroken.
• Inbyggd säkring i handtaget förhindrar oavsiktlig öppning och det finns möjlighet att montera ett stickhållare eller ett låsöppning i handtaget för extra tjuven-säkerhet (sticklås i handtaget).
• Produkten är EF-godkänd (nummer 00-0229 e4), vilket täcker relevanta certifikat för användning på offentlig väg.

Material och konstruktion

• Huset och bärande delar tillverkade av plåtbalk av stål, utförda för att motstå de mekaniska belastningarna vid normalt släpvagnsanvändande. Stålet är dimensionerat för ändamålet utan överdrivningar om prestanda; yta-behandling kan variera beroende på leverantör och bör kontrolleras vid beställning.
• Grepp och rörliga delar är utformade för hantering och hållbarhet vid upprepad användning. Integrerad säkring och låsmekanismer är mekaniska komponenter för att förhindra oavsiktlig öppning, inte elektroniska system.

Tekniska data

• Modell: WW8‑G (GTIN/identifikation: WW8-G)
• MPN: 338.00.63
• Avstånd/anslutning: 90 mm
• Dragstång - Ø: 60 mm (vinklad, fyrkantig monteringsfläns)
• Anhängervikt (maks): 800 kg
• Tillåten stöd vikt: 75 kg
• Borrhål/boltsstorlek: 11 mm

Kompatibilitet och montering

• Designad för standard fyrkantiga dragstänger Ø 60 mm. Kontrollera mått och hålplaceringar vid montering för att säkerställa kompatibilitet med din dragstång eller dragkrok.
• Montering kräver normalt fastsättning med skruvar/ bultar genom borrhålen (11 mm). Följ tillverkarens monteringsanvisning och åtdragningsmoment för korrekt och säker installation.
• Multifunktionsindikatorn på husets sida bör kontrolleras visuellt regelbundet för att övervaka stängt/öppet läge och slitage på kopplingen och kulan.

Säkerhet och underhåll

• Kontrollera mekanik och låsmekanismer före varje färd. Håll rörliga delar rena och smörj vid behov med relevanta produkter för ståloverflader.
• Byt koppling eller kula vid synligt slitage eller skada. Indikatorn för slitage hjälper till att identifiera servicebehov.
• Vid montering av lås i handtaget (sticklås) använd lämpligt lås och procedur i enlighet med lokala krav på tappersäkerhet.

Ytterligare kommentarer

Produktens referensuppgifter (MPN 338.00.63 och GTIN/identifikation WW8-G) kan användas vid förfrågan om reservdelstillgänglighet och kompatibilitetskontroll. Leveransantal i denna beskrivning medföljer inte för att undvika missförstånd vid köp.
