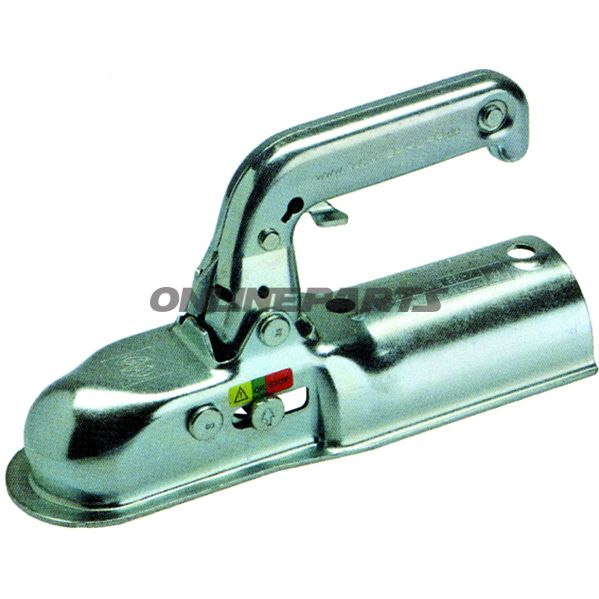

Ball Coupling 800Kg Ww8-C70 Mm

Kugleleddsväxellåsningskoppling till 70 mm dragstång — WW8‑C, 800 kg

Denna kugleleddsväxellåsningskoppling (modell WW8‑C) är avsedd för montering på 70 mm runda dragstänger och är konstruerad för körning med transportfordon upp till 800 kg. Produkten levereras med integrerade funktioner för användarvänlig manuell driftskontroll, säkerhet och servicevänlig kontroll av slitage.

• Funktion: Kopplingen fäster trailerens kula till drambahandtaget och låser mekaniskt vid stängning. Öppning sker genom att fälla handtaget framåt; stängning genom att trycka handtaget ned eller via pålagt vertikal stödlast (stödvikt).
• Säkerhet: Handtaget har en inbyggd låsning som förhindrar oavsiktlig öppning, samt möjlighet att montera ett låsplåt/Stecklås i handtaget som tjuvarsäkring. Produkten är EUs godkänd (Nr. 00‑0229 e4).
• Kontroll och underhåll: Huset på sidan är utrustat med en mångfunktionell indikator som visar kopplingsläge (öppen/stängd) och slitage-status för koppling samt kula, vilket gör kontroll och planerad efterkontroll enklare för mekaniker.

Material och utförande

Konstruktionen är utförd i plåtstål med ytbehandling lämplig för utomhusbruk under normal vägtrafik. Stålet ger den nödvändiga mekaniska styrkan för att hantera angivna belastningar, samtidigt som en enkel mekanisk uppbyggnad underlättar inspektion och eventuell utbyte av slitagekomponenter. Handtaget är dimensionerat för enkel en‑handsgrepp och tillverkat med fokus på grepp och hållbarhet.

Teknisk data och anslutning

• Modelbeteckning / MPN: 338.00.61
• GTIN/Modelnamn: WW8‑C
• Användning: Dragstång Ø 70 mm
• Max tillåten släpvagnsvikt: 800 kg
• Max tillåten stödvikt: 75 kg
• Borrhålsdiameter vid montering: 12,5 mm
• Anslutningsmått (avstånd/adapterreferenser): 90 mm
• Utförande: C

Kompatibilitet och montering

Kugleväxellåsningskopplingen är utformad för 70 mm runda dragstänger i utförande C och passar till vanliga monteringsförhållanden med borrhål på cirka 12,5 mm. Vid installation ska monteringsmått och eventuella adaptrar kontrolleras mot fordonets dragstång för att säkerställa korrekt passform och funktion. Den mångfunktionella indikatoren och den mekaniska låsningen kräver ingen elektrisk anslutning.

Fördelar i praktiken

• Enkel en‑handsgrepp med tydlig verktygsfri grepp och visuell tillståndsindikering.
• Inbyggd låsning minimerar risken för oavsiktlig öppning under färd.
• Inbyggd slitageindikator gör det lättare att planera service och utbyte.

Produktdata inkluderar MPN 338.00.61 och GTIN WW8‑C, som kan användas vid förfrågningar om reservdelar, teknisk support eller vid upplysning till verkstäder och reservdelstillförsel.
