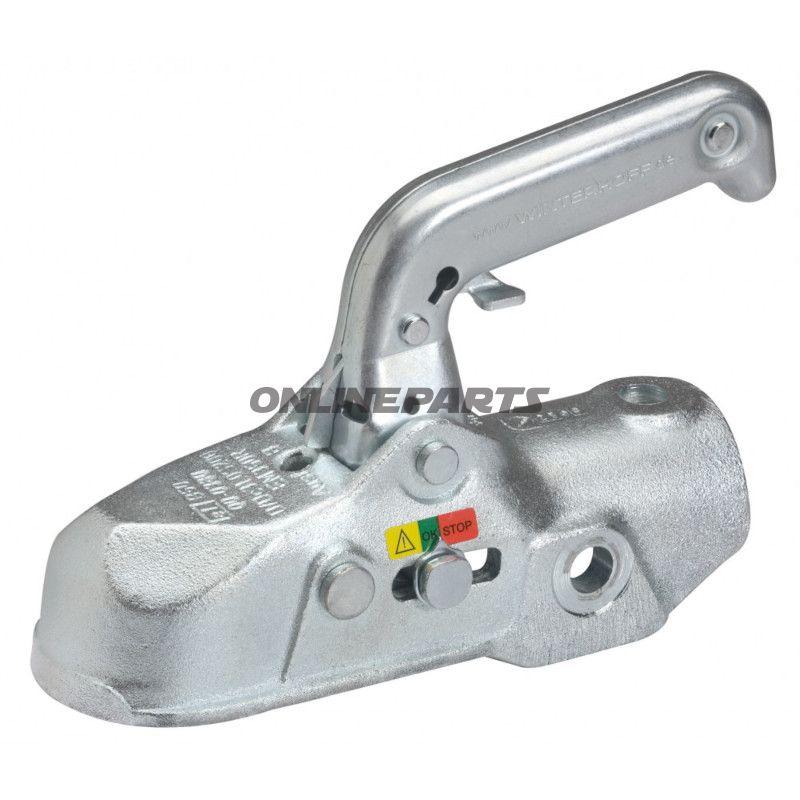

Ball Coupling 3500Kg Ww350rausf B-K1212 50Mm

Kugelkoppling till släp: 3500 kg WW350R (B-K1212) för 50 mm dragrör

Produktöversikt: Denna kulhuvudkoppling från AL-KO, modellnummer 338.04.84 (GTIN 4045541011807), är tillverkad för sammanhängande släpfordon med en maximal dragkapacitet på 3500 kg. Den är avsedd för montering på ett runt dragrör Ø 50 mm och utförd som Winterhoff WW 350‑R B‑K1212‑utgåva.

Funktion och användning: Kugelkopplingen fungerar som mekanisk koppling mellan dragfordonet och släpet. Den överför lodrikt och vågrätt belastning genom kulleden och låsmekanismen, säkerställer en kontrollerad rörelse mellan fordon och möjliggör snabb koppling och frånkoppling. Tillåten lodrätt stödbelastning (stötdryck) är 200 kg, vilket är relevant vid korrekt justering av släpfordonets lastfördelning.

Material och konstruktion:

• Kropp och interna komponenter är tillverkade i högkvalitativt stål med korrosionsskydd, vilket säkerställer nödvändigt bärförmåga och slitstyrka under vanlig väg användning.
• Kul- och låselement är bearbetade exakt för att säkerställa tät kontakt och enhetlig kraftöverföring, vilket minskar spel och ojämn belastning över tid.
• Ytbehandling (galvanisering eller motsvarande) skyddar mot rostbildning vid daglig exponering för väder och vind; vid kontakt med saltade vägar rekommenderas regelbunden inspektion och underhåll.

Tekniska data:

• Model/MPN: 338.04.84 (AL-KO)
• GTIN: 4045541011807
• Dragrörsdiameter (Ø): 50 mm, rund
• Släpets maxlast: 3500 kg
• Tillåten lodrätt belastning (stötdryck): 200 kg
• Drillmönster/bolhål: 12,5 mm diameter
• Anslutning till stabiliserings-/säkhet komponenter: 40 mm

Kompatibilitet och montering: Kopplingen är avsedd för standard 50 mm rund dragrör och kräver bultgenomföringar med 12,5 mm diameter. Vid montering bör monteringsytor och bultytor rengöras och kontrolleras för skador. Följ tillverkarens anvisningar för moment på monteringsbultarna och använd korrekta låsmidler. Kontrollera att lodrätt belastning (stödet) inte överskrider 200 kg, och att släpets lastfördelning är korrekt inställd efter användning.

Säkerhet och underhåll:

• Inspektera regelbundet kopplingens låsfunktion, bultar och yta för tecken på släpp, sprickor eller korrosion.
• Smörj rörliga delar vid behov med lämplig fett för att upprätthålla funktion och minimera slitage.
• Byt ut komponenter om avvikande deformation eller skada konstateras, för att undvika fel under belastning.

Övrigt: Produkten nämns i flera källor som WINTERHOFF WW 350‑R‑B‑K1212 i samma utförande; denna vara från AL-KO (MPN 338.04.84, GTIN 4045541011807) motsvarar i tekniska huvudpunkter denna typ av kulkoppling. Uppgifterna här är baserade på produktdata: 50 mm dragrör, 3500 kg släpvikt och 200 kg stötdyck. Vid osäkerhet om kompatibilitet med specifika släpvagnsmodeller rekommenderas kontroll av mått och monteringskrav innan installation.
