Ball Coupling 3000Kg Ww30-D350-51 Mm

Kulhusförbindelse 3000 kg WW30-D3 till dragstång Ø 50–51 mm

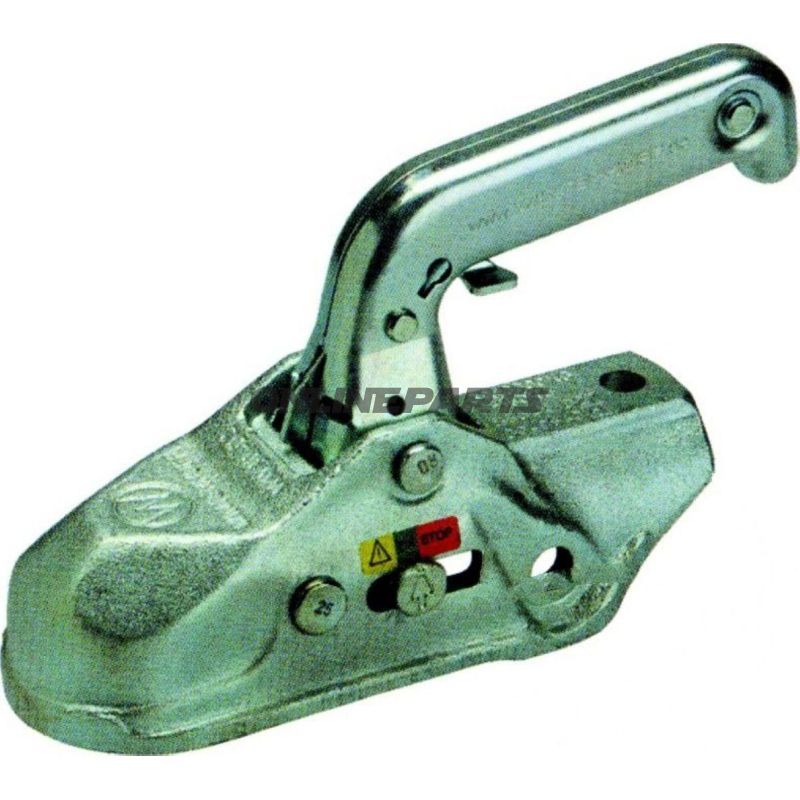

Denna kulhusförbindelse (modell WW30‑D3) från AL‑KO är avsedd för montering på dragstänger med diameter 50–51 mm och är konstruerad för trailertålighet upp till 3.000 kg med ett tillåtet stödlast på 150 kg. Produkten levereras under artikelnummer (MPN) 338.00.70 och är registrerad med GTIN 4045541011401.

Funktion och användning

• Kopplingen förbinder vagn och dragstång mekaniskt med hjälp av en konisk kula och låsmekanism, så dragkraft och stödlast överförs säkert vid körning.
• Öppning sker genom att luta handtaget framåt; stängning sker genom att trycka handtaget nedåt eller genom lodrät stödlast från släpvagnen, vilket möjliggör enkel manövrering med en hand.
• Multikopplingsindikator på huset visar både aktuell låsställning (öppen/stängd) och slitagedrift för koppling och kula, så kontroll av kopplingen kan göras visuellt före körning.
• Integrerad låssäkring i handtaget förhindrar oavsiktlig öppning under körning. Det finns möjlighet att montera ett stiftinnehåll (stiftbehållare) i handtaget och ett litet låshål för cylindernyckel/nyckellås för stöldsäkring.

Material och konstruktion

• Kroppen och bärande delar är tillverkade i plåtstål med ytbehandling, utformade för att ge nödvändig styrka och nötningstålighet vid de angivna belastningarna.
• Handtagets utformning är stort och ergonomiskt för säker manövrering, och interna slitdelar är dimensionerade för upprepad öppna/stänga‑rörelse under normal användning.
• Materialvalet fokuserar på mekanisk hållbarhet snarare än korrosionsfrihet; vid saltvägar eller frekvent våt exponering rekommenderas regelbunden inspektion och underhåll (smörjning, ytans kontroll) för att bevara funktion och livslängd.

Tekniska data

• Modell: WW30‑D3 (AL‑KO MPN 338.00.70)
• GTIN: 4045541011401
• Egen godkännande: EF‑godkännande nr. 00‑0229 e4
• Tillåten släpvagnsvikt: 3.000 kg
• Tillåten stödlast: 150 kg
• passande dragstångsdiameter: Ø 50–51 mm
• Borrhål för monteringsbultar: 12,5 mm
• Anslutningsmått (till t.ex. säkerhetskätting/adapter): 40 mm (klart för kontroll av kompatibilitet)

Kompatibilitet och monteringsanmärkningar

• Kulkopplingen är avsedd för standard dragstångsändstycken med Ø 50–51 mm; kontrollera dragstångens ändmål och bultgen innan montering.
• Genom borrhålet på 12,5 mm anger nödvändig bultdimension vid fastsättning; använd korrekta muttrar, brickor och moment enligt fabrikens anvisningar.
• Kontrollera att släpvagnens kulhållare och tillhörande delar är i överensstämmelse med de angivna måtten (särskilt 40 mm anslutning), så att inget onödigt spel eller felaktig belastning uppstår vid körning.

Säkerhet och underhåll

• Följ visuell kontroll av multifunktionsindikatorn före varje körning: bekräfta att kopplingen står i stängt läge, och kontrollera slitindikatorn för koppling och kula.
• Allmänt underhåll: rengör kontaktytor, smörj rörliga delar med lämpligt smörjningsmedel och efterspänn monteringsbultar enligt de rekommenderade momentvärdena.
• Närvaron av en låsolösning i handtaget gör det möjligt att förhindra obehörig separation; använd godkänt lås vid behov.

Denna enhet är en AL‑KO-komponent (varumärke: AL‑KO) avsedd för professionella användare som mekaniker och erfarna motorcykel- eller släpvagnsanvändare. GTIN 4045541011401 och MPN 338.00.70 kan användas vid inköp eller vid förfrågan om reservdelar och kompatibilitet.
