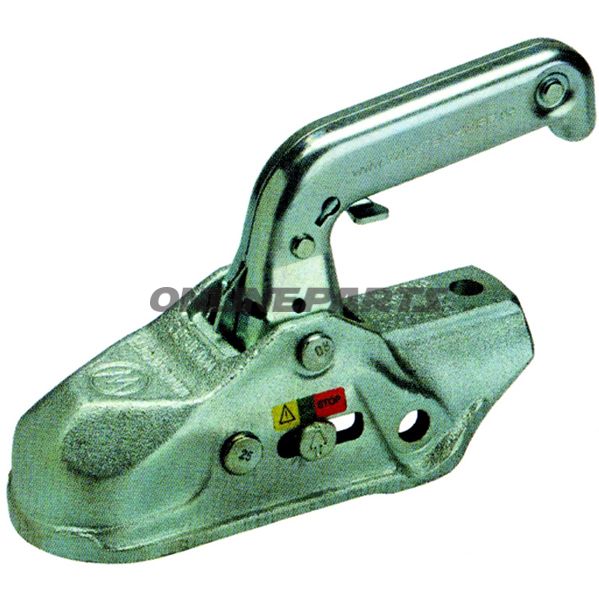

Ball Coupling 3000Kg Ww30-D245-46 Mm

Kulaheadskoppling 3000 kg WW30-D2 till draganordning Ø45–46 mm

Produkt: Kulaheadskoppling för dragfordon från AL-KO (modell WW30-D2). Denna koppling är avsedd för standard dragverktyg med dragkula-ö 45–46 mm och är märkt med tillverkarens artikelnummer MPN 338.00.69 och GTIN 4045541011357.

Funktion och användning

• Kopplingen säkerställer mekanisk förbindelse mellan trailern dragarm och bilens dragstång vid montering av dragkulan. Den är utformad för enkel handmanövrering med en hand och för användning under normala vägförhållanden.
• Öppning sker genom att luta handtaget framåt; stängning sker genom att trycka ner handtaget eller genom att låta vertikalt stödlast göra jobbet.
• Inbyggd multifunktionsindikator på husets sida visar kopplingsläge (öppen/stängd) samt slitstatus för koppling och kula, så att mekanikern snabbt kan bedöma säkerheten.
• Handtaget har integrerad säkring som förhindrar oavsiktlig öppning; det finns möjlighet att montera ett kontakt-/ låshål i handtaget för ytterligare tystnad.

Material och konstruktion

• Hus och mekaniska delar är tillverkade av plåtstål med ytbehandling som lämpar sig för väg- och utomhusbruk. Stål­konstruktionen är dimensionerad för de angivna belastningarna och vanligt mekaniskt slitage.
• Större handtag förenklar manuell hantering och ger god kontaktyta vid stängning/öppning. Materialval prioriterar hållbarhet och repeterbar funktion framför onödiga tilläggsfunktioner.
• Alla rörliga delar är utformade för entydig positionering vid låsning, och indikatorer är mekaniska/ visuella för att säkerställa driftssäker övervakning utan behov av elektronik.

Tekniska data

• Modell/märke: AL-KO WW30-D2 (MPN 338.00.69)
• GTIN: 4045541011357
• Trailervikt (max): 3000 kg
• Tillåten stödlast: 150 kg
• Dragstångsdiameter: Ø 45–46 mm
• Borrdiameter för fastsättning: 12,5 mm
• Anslutning/ boltcenter: 40 mm (uppskattat för standardmontering på relevanta dragarmhängena)
• EU-typegodkännande: EF-godkännande nr. 00-0229 e4

Kompatibilitet och montering

• Kopplingen är avsedd för montering på dragarmar med Ø 45–46 mm och standardkonstruktion, som finns på många släpvagnar och husvagnar. Kontrollera mått och borrplacering mot din dragarm innan montering.
• Montering kan vanligtvis ske med bultar genom de 12,5 mm borrade hålen; använd angivna momentvärden från chassit- eller släpvagnstillverkaren och se till korrekt säkring mot rotation.
• Multifunktionsindikatorn gör det enkelt att verifiera korrekt satisfiering av kulan och bedöma slitage vid ordinarie underhåll.

Säkerhet och underhåll

• Använd alltid kopplingen inom angivna gränser: max trailervikt 3000 kg och max. stödlast 150 kg.
• Kontrollera regelbundet indikatorn för slitage på koppling och kula samt lås mekanismen i handtaget. Byt ut slitna delar enligt tillverkarens anvisningar.
• Använd korrekta låsarmaturer vid behov av tystnadsskydd; handtaget har möjlighet för lås/stiflösa lås.

Observera: Produkten levereras enstaka i den angivna modellen. Uppgifter om förpackningsantal vid grossistdistribution ingår inte här för att undvika förväxling vid vanligt köp.
