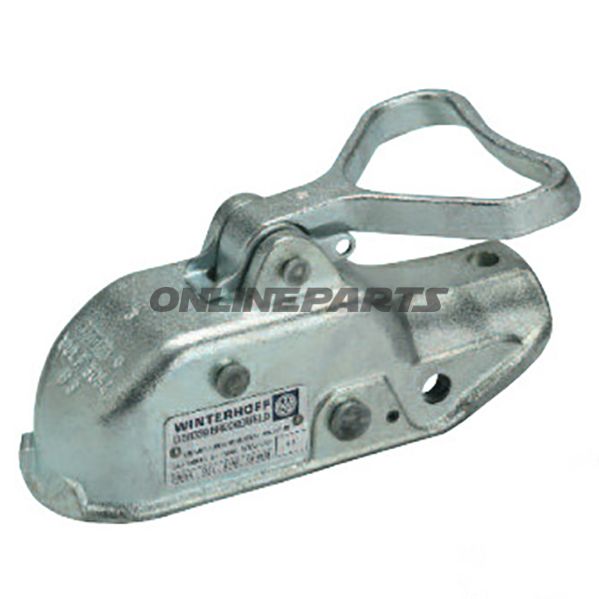

Ball Coupling 3000Kg Ww200b5h50/51 Mm

Kula–kopplingsenhet för påbyggnadsbroms, WW200B5H för dragstång Ø 50/51 mm (3.000 kg)

Produktöversikt: Denna kula–kopplingsenhet från AL-KO, modellnummer 338.44.76 (GTIN 4045541012705), är avsedd för användning på släpvagnar med påbyggnadsbromsar. Den är utförd som typ WW 200 i version B5/H och är dimensionerad för ett sammanlagt tillåtet släpvagnsvikt upp till 3.000 kg med en maximal dragstångslast (stödbelastning) på 150 kg. Kuggeldiametern är 50 mm, och kopplingen är lämplig för dragstänger eller rör med yttre diameter 50–51 mm.

Funktion och användning:

• Kula–kopplingen monteras i änden av dragstängan och överför släpvagnens lod- och vågräta laster till dragfordonet via koppling på kultappar/hållaren.
• Särskilt utformad för påbyggnadsbromsar, där kopplingen integrerar mekanisk förbindelse och säkring av korrekt rörelsefrihet och belastningsfördelning mellan släpvagn och dragare.
• Passar standard 50 mm kulor och dragstångsdimensioner 50/51 mm, vilket gör den kompatibel med många europeiska släpvagnskonstruktioner.

Material och konstruktion:

• Material: formbart gjutjärn (grafitfritt gjutjärn), valt för god kombination av styrka, seghet och slityta under upprepade belastningscykler.
• Konstruktionen är utformad för att klara de angivna statiska och dynamiska belastningarna (3.000 kg totalvikt, 150 kg stödbelastning) under normal drift, så länge monterings- och underhållsöversikter följs.
• Hål för fästning: 12,5 mm. Anslutning mot dragstång: 40 mm (anges i tillverkarens tekniska detaljer).

Tekniska egenskaper och mått:

• Typ/utförande: WW 200, Version B5/H — konstruktionsbeteckning från tillverkaren AL-KO.
• Kullens diameter: 50 mm.
• Lämplig dragstång/rördiameter: 50/51 mm.
• Sammanlagd tillåten släpvagnsvikt: 3.000 kg.
• Max. dragstångslast (stödbelastning): 150 kg.
• Spårravstånd/diameter för bultar: 12,5 mm.
• Anslutningsmått nämnt som 40 mm (kontrollera monteringsanvisningen för exakt anpassning och toleranser).

Montering och kompatibilitet:

• Kontrollera att dragstängan är 50–51 mm i yttre diameter och att borrmönstret matchar 12,5 mm bultdimension vid montering.
• Följ tillverkarens moment- och säkringsanvisningar vid fästning. Olämplig montering eller bristande åtdragning kan påverka funktionssäkerheten.
• Produkten är utformad för att fungera med standard 50 mm kulhållare och påbyggnadsbromssystem; kontrollera alltid överensstämmelse med din släpvagns och fordons tekniska krav innan installation.

Märke och identifikation: AL-KO levererar denna kula–koppling under MPN 338.44.76. GTIN 4045541012705 kan användas för entydig identifikation i reservdels- och beställningssystem.

Underhåll och säkerhet:

• Kontrollera regelbundet slitage, korrosion och fria rörelser i låsmekanismen. Byt komponenter med original- eller fabriksgodkända delar vid tecken på slitage.
• Se till att korrekt smörjning där det är relevant och använd endast korrosionsskyddade bultar/muttrar vid montage i korrosiva miljöer.
• Följ angivna gränser för totalvikt och stödbelastning; överskridande kan leda till strukturella skador eller fara under körning.

Notering: Informationen baseras på tillverkarens Produktbenämning och tekniska data. För exakt anpassning och komplett monteringsvägledning hänvisas till AL-KOs tekniska dokumentation för modell WW200B5H.
