Ball Coupling 3000Kg Ww200b3h45/46 Mm

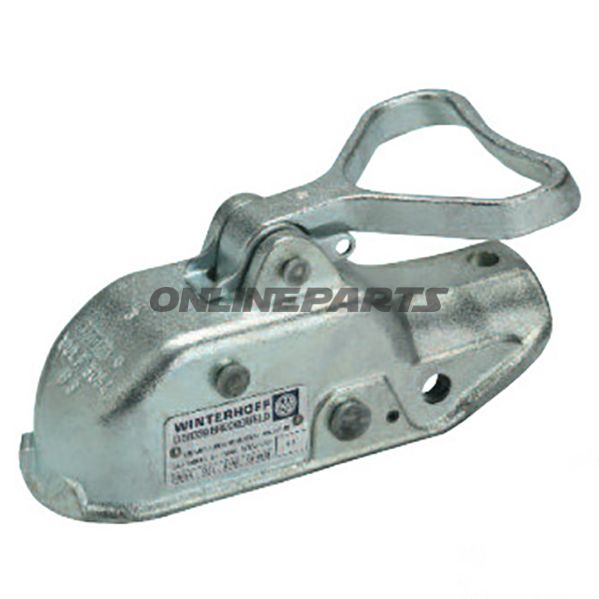

Kugelkoppeling till vagn med överkörningsbroms — WW200B3H, 3000 kg

Denna kugelkoppeling (MPN: 338.44.68, GTIN: WW200B3) är en mekanisk kulkoppling avsedd för släp med överkörningsbroms. Den är utformad för montering på dragstång eller dragaxel med yttre diameter 45–46 mm och är konstruerad för att hantera en sammanlagd tillåten släpvagnsvikt (totalvikt) på upp till 3.000 kg med en maximal stöd-/dragstångbelastning på 150 kg. Kulleden har en diameter på 50 mm och passar till standard kulkopplingsstänger för tyngre släp.

Funktion

• Kopplingens primära funktion är att ansluta bilens kula eller dragkrok med släpets dragstång, överföra drag- och styrkrafter samt säkerställa korrekt aktivering av överkörningsbromsen vid deceleration.
• Utförande B3/H anger en särskild monterings- och låstyp för äldre eller standardiserade släpvagnsförbindelser, där säker fästdning och korrekt fördelning av lodrät belastning är nödvändig.

Material och materialegenskaper

• Kropp tillverkad av formbart smidstönt gjutjärn (tempergjutjärn). Detta material kombinerar god styrka med en viss duktilitet, vilket minskar risk för sprickor under tung belastning.
• Formbart smidstönt gjutjärn lämpar sig för komponenter med komplexa geometrier och belastningspunkter, eftersom det absorberar belastningar och tolererar lokala spänningskoncentrationer bättre än vissa spröda gjutjärnvarianter.
• Ytbehandling beror på leverantörens leverans — uppmärksamhet på korrosionsskydd vid montering i salt- och kustnära områden.

Tekniska mått och montering

• Kulldiameter: 50 mm.
• Passar för dragstång/dragaxel Ø: 45/46 mm.
• Bohåligheter för fäste: 12,5 mm (kontrollera bult- och mutterdimensioner vid montering).
• Anslutningsdimension: 40 mm (ange som relevant för lämpliga beslag eller insatsrör).
• Total trailer-vikt: 3.000 kg. Stöd-/dragstångbelastning: 150 kg.

Kompatibilitet och användning

• Lämplig för tyngre släpfordon, maskinutryckningsfordon och liknande släp med överkörningsbroms, där kraven på totalvikt och stödbelastning överensstämmer med ovanstående värden.
• Kontrollera alltid att dragstångens yttre diameter (45/46 mm) och bultavstånd (12,5 mm hål) matchar fordonets beslag före montering.
• Passar till standard 50 mm kulstångssystem; kontroll av bilens drag- eller kula-kläm rekommenderas för att säkerställa korrekt passform och låsverkan.

Säkerhet och underhåll

• Regelbunden kontroll av låsmekanik, slitage på kulen och eventuella sprickor i kärnan rekommenderas vid periodisk översyn.
• Smörjning av rörliga delar enligt tillverkarens rekommendationer förlänger livslängden och säkerställer korrekt funktion av överkörningsbromsen.
• Vid tecken på korrosion eller utmattning bör komponenten bytas ut i stället för reparation för att upprätthålla säkerheten.

Produkten nämns i leveransdokumentation som typ WW 200, version B3/H. MPN (artikelnummer) 338.44.68 och GTIN WW200B3 kan användas för att söka tekniska datablad eller reservdelssuppgifter hos leverantörer. Det finns ingen producentangivelse (varumärke) på de medföljande uppgifterna; verifiera ev. leverantörens märkning vid köp för att få full garanti- och underhållsuppgifter.
