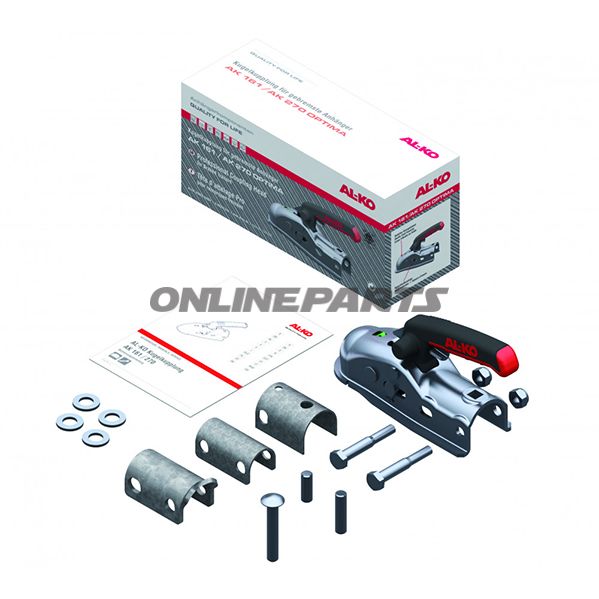

Ball Coupling 2700Kg Ak27035/40/45/50/54 Mm

Kulehuvudkoppling AK270 till släpvagnar — passar till 35/40/45/50/54 mm anslutningar

Produktöversikt: Kulehuvudkoppling AK270 (MPN: 338.15.71, GTIN: 4003718049787) är en mekanisk släpvagnskoppling designad för vanliga genomkörnings- och viktfördelningsanordningar. Den är tillverkad för montering på trailerns främre kopplingspunkt och klarar upp till 2.300 kg i standardutförande (vid användning av AL‑KO-komponenter anges upp till 2.700–3.000 kg beroende på konfiguration). Kopplingen är beräknad för både horisontella och korsade borrpositioner.

Funktion och säkerhet

• Säkerhetsindikator: En grön cylinder blir synlig i korrekt monterad och låst tillstånd, så montören kan verifiera visuell korrekt påsättning på dragfordonets kula.
• Slitindikator: En extra markering på-handtaget anger om slitgränsen för antingen dragkuleytan eller trailerkopplingen har uppnåtts. Detta stödjer planerad service och utbyte.
• Flackt handtag: Handtaget är utformat lågt i enlighet med gällande regler, så det undviker konflikt med lågt monterade bakluckor och gör hantering enklare vid låg ingång.

Material och konstruktion

• Huvuddelar i stålplåt: Kopplingen är konstruerad i formstabilt, kallvalsat stål med ytbehandling som tål utomhusbruk och mekanisk belastning. Materialvalet ger nödvändig styrka och styvhet för transmissionskrafter mellan dragfordon och trailer.
• Maskinella toleranser och bultfäste: Anslutningen fästes med två skruvar, vilket gör utbyte och montering enkel och reproducerbar.
• Vikt: Ca. 1,8 kg — kompakt utförande som minskar oönskad belastning på frontbeslag.

Tekniska data

• Tillåten totalvikt (angiven): upp till 2.300 kg (med AL‑KO-komponenter kan andra värden gälla — se tillverkarens angivna kombinationer)
• Dragstångbelastning (stödtryck): 120 kg
• D-värde: 31,0 kN (Dimensioneringsparameter vid drag)
• Håplats: Stödjer både horisontella och korsmonterade borrmönster
• Material: Stålplåt
• Vikt: 1,8 kg

Dimensioner och anslutningsmöjligheter

• Längd D: 168 mm
• Anslutning A (horisontell): Ø 35 + 50 mm — (korsning): 45 + 50 mm
• Anslutning B (horisontell): 50 + 54 mm — (korsning): 40 mm
• Anslutning C (horisontell): 11 mm — (korsning): 18 mm

Kompatibilitet och montering

• Passar till de flesta vardagliga vagns- och kopplingsbeslag med angivna borravstånd. Kontrollera borrmönster och diameter på befintliga beslag före montering.
• Montering görs genom att avlägsna den gamla kopplingen och fästa AK270 med två skruvar. Följ tillverkarens moment- och låsanvisningar för säkerhet och funktion.

Identifiering

Produkten märks med MPN 338.15.71 och GTIN 4003718049787, vilket underlättar entydig igenkänning vid inköp och underhåll.

Användningsanvisningar

• Kontrollera kompatibilitet med dragfordonets kulledsdiameter och glidsituationer före slutlig montering.
• Slitindikatorn är en vägledande funktion; utför regelbunden visuell och måttteknisk kontroll som en del av regelbundet underhåll.
