Ball Coupling 2200Kg Ww220-Ra45-46 Mm

Kugelhovedkobling til trækstang Ø45–46 mm, kapacitet 2200 kg

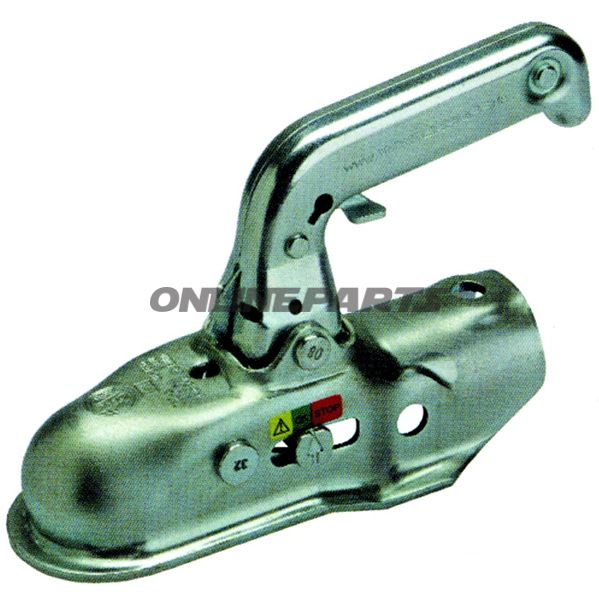

Produktöversikt: Denna kugelhuvudkoppling från AL-KO (MPN: 338.00.68, GTIN: 4251302403747) är avsedd för montering på dragstänger med yttre diameter 45–46 mm. Konstruktionen och funktionerna är utformade för mekaniker och erfarna motorcykelägare som behöver en robust mekanisk koppling till släp och trailers med en maximal släpvagnsvikt på 2200 kg.

• Funktion: Kopplingen greppar om åtagningskulan med en enkel handmanövrerad mekanism. Öppning sker genom att luta handtaget framåt; stängning sker genom att trycka ned handtaget eller genom användning av lodrätt stöd/last.
• Säkerhet: Handtaget har en integrerad låsning som förhindrar oavsiktlig öppning. Det finns möjlighet till monterbar styrlåda i handtaget, och det finns ett låshål för ett stiklås (tillvargesäkring) inbyggt i handtaget.
• Kontroll och underhåll: Husets sida har en multifunktionsindikator som visar kopplingens tillstånd (öppen/stängd) och slitage både på kopplingen och kulan, så att man kan bedöma behov av service utan demontering.
• Godkännande: Produkten är CE-godkänd under nr. 00-0229 e4, vilket dokumenterar överensstämmelse med gällande europeiska krav för denna typ av kopplingar.

Material och konstruktion: Kugelhuvudet är tillverkat i plåtbockstål med en ytbehandling lämplig för utomhusbruk och mekanisk belastning. Plåtbockstål ger hög styrka och formstabilitet vid normal användning; designen är enkel att använda med en hand och dimensionerad för att motstå de krafter som uppstår vid både körning och drag.

Tekniska data (väsentliga mått och belastningar):

• Anslutning till dragsteg: Ø 45–46 mm
• Max. släpvagnsvikt (trailervikt): 2200 kg
• Tillåten stöd-/tryckbelastning på kulan (stödlast): 100 kg
• Boravstånd/ hålcentrum: Ø 12,5 mm
• Anslutningsmått: 40 mm

Praktiska anmärkningar för montering och användning:

• Kontrollera att dragstängens yttre diameter är inom 45–46 mm och att bolthålen passar Ø 12,5 mm bultar före montering.
• Se till korrekt moment på monteringsbultarna och efterspänning efter en kort in-körning för att säkerställa stabil funktion och minska slitage.
• Använd indikatorerna på huset för regelbunden kontroll av låsfunktion och slitage. Vid synligt slitage på kopplingsinsatsen eller kulaens yta bör komponenten bytas ut eller granskad av proffs.

Kompatibilitet och användningsområde: Utformad för vanliga dragstänger och släp inom nämnda dimensioner och belastningar. Lämplig för verkstäder och erfarna användare som monterar eller servicerar släputrustning.

Identifikation: Produkten marknadsförs av AL-KO och kan identifieras med MPN 338.00.68 och GTIN 4251302403747. Dessa nummer bör användas vid beställning eller vid förfrågningar om reservdelsspecifikationer.
