Kugelförbindelse 1500 kg WW13-N till dragstång Ø 45–46 mm

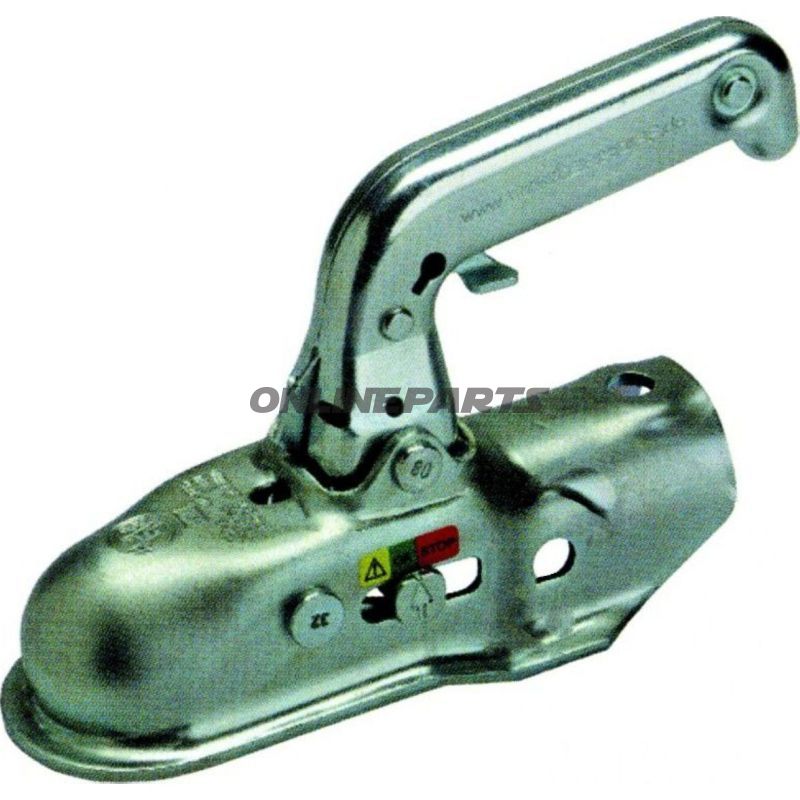

Produktöversikt: Kugelförbindelse WW 13‑N från AL‑KO (MPN: 338.00.67, GTIN: 4045541011005) är en plåtkonstruktion av stål designad för montering på dragstänger med diameter 45–46 mm. Den är avsedd för släp med tillåten boggivikt upp till 1500 kg och maximal tillåten stödbelastning 100 kg. Kopplingen är EF-godkänd (nr. 00‑0229 e4).

Funktion och betjäning:

• Kopplingen låses genom att trycka handtaget nedåt eller genom att låta en lodrät stödbelastning stänga enheten; öppning sker genom att vippa handtaget framåt. Detta möjliggör enhandsbetjäning och enkel på- och avkoppling av lasten.
• Handtaget är stort för bättre grepp och har en integrerad låsning som förhindrar oavsiktlig öppning under körning.
• Det finns möjlighet att montera en kontaktbehållare i handtaget, vilket håller elektriska kontakter tillgängliga och organiserade nära kopplingen.
• Multifunktionsindikator på husets sida visar kopplingsläge (öppen/stängd) och slitage både för kopplingen och kulan, så montering och underhåll kan kontrolleras visuellt.
• Inbyggt stöldskydd i form av låsmöjlighet (kontaktlås i handtaget) reducerar risken för otillåten avtagning av släpet.

Material och konstruktion:

• Kroppen är tillverkad av plåtblad stål, utförd för industriell användning där belastning och slitage förväntas. Ståplåtkonstruktionen ger god mekanisk styrka och robusthet vid normal användning på vägburna fordon.
• Ytbehandling (standard för denna typ av produkter) skyddar mot korrosion vid normal vägbruk; vid frekvent exponering för salt eller fukt rekommenderas regelbunden inspektion och underhåll.
• Levererade rörliga delar och handtag är dimensionerade för att tåla de specificerade belastningarna utan överdrivet spel; indikator och lås-/säkringsmekanismer är integrerade i huset för pålitlig funktion.

Tekniska data (väsentliga mått):

• Passar dragstång: Ø 45–46 mm
• Släpmax: 1500 kg
• Tillåten stödbelastning: 100 kg
• Borrdiameter för fästning: 12,5 mm
• Anslutning/axeldimension referens: 40 mm

Kompatibilitet och användning: Konstruktionen är lämplig för standarddragstänger med Ø 45–46 mm på bilar, skåpfordon och mindre lastbärande fordon, där släpvikt inte överstiger 1500 kg. EF-godkännandet säkerställer att produkten uppfyller gällande krav för marknadsföring och användning i EU.

Underhåll och inspektion:

• Kontrollera indikatorn för slitage regelbundet; byt delar om slitage överskrider gränser angivna av tillverkaren.
• Se till att lås- och säkerhetsmekanismer fungerar korrekt; smörj rörliga delar enligt tillverkarens anvisningar för att förhindra korrosionsbildning och fasthållning.
• Efter montering: kontrollera fästdon (12,5 mm borrhål) för korrekt moment och säkerhet mot efterspänning efter kort körsträcka.

Identifiering: Produkten är märkt med märket AL‑KO, artikelnummer (MPN) 338.00.67 och GTIN 4045541011005, vilket gör det möjligt att jämföra dokumentation och reserve-delar vid service och utbyte.

Obs: Uppgifterna om mängdemballage är utelämnade; ovanstående beskrivning gäller en koppling och dess tekniska egenskaper. För inköp och leveransdetaljer, inklusive emballage och antal per kolli, hänvisas till leverantörens uppgifter.
