Bakljus till vänster på släpvagn med dimbakljus Earpoint III Aspöck

Baklykta till vänster på släpvagn med dimljus (Aspöck Earpoint III)

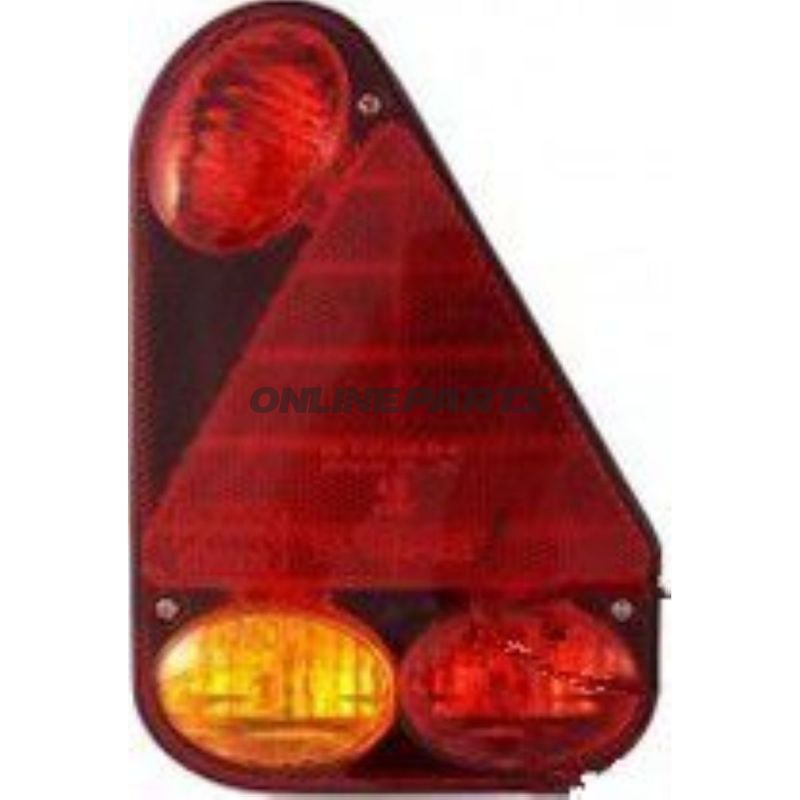

Detta är en vänstermonterad multifunktionsbacklykta från Aspöck, modell Earpoint III, avsedd för släpvagn/släpvagnsbruk. Produkten är identiferad med tillverkarens artikelnummer (MPN) 102.14.01 och GTIN/Artikelnummer ASP24-4700-007, som används för entydig identifiering och reservdelstillverkning.

Funktion och användning

• Multifunktionsljus med integrerad triangelformad reflektor, utformat för att täcka flera ljusfunktioner från en enhet.
• Funktioner vid 12 V: baklykta och bromsljus (21/5 W), blinkersljus (21 W) och dimljus/nödbromslys (21 W).
• Konstruerad för montering på vänster sida av släp/släpvagn.
• Bajonetkoppling till huvudledningen för snabb anslutning vid installation.

Material och konstruktion

• Huset är tillverkat i slag- och vibrationsdämpande material för att minska påverkan från väg- och släpvagnsrörelse. Detta förbättrar livslängden för både huset och interna komponenter.
• levereras kabelkopplad och monterad med glödlampor, vilket gör enheten klar för direkt anslutning utan ytterligare lampmontering. Glödlampornas effektangivelser är som nämnt ovan.
• Triangelformad reflektor är integrerad i lamptaketet och uppfyller krav på synlighet och reflektion för släpvagnssignaler.

Mått och fysiska data

• Yttre mått: 219 x 146 x 57 mm (längd x höjd x djup), ett kompakt format lämpat för vanliga släpvagnsfästen.

Kompatibilitet och installation

• Bajonetkopplingen gör elektrisk anslutning enkel vid utbyte av befintliga enheter med liknande kontakter. Kontrollera pin-konfigurationen mot fordonets kabelhärva före montering.
• Planera utrymme för djupet 57 mm vid planering av fästen och inbyggnad för att säkerställa korrekt luftning och åtkomst till kabeldragning.
• Lämplig för standard 12 V-system på släpvagnar; inte avsedd för direkt användning på 24 V-system utan lämplig modifiering eller resistans/omvandling.

Tekniska fördelar

• Multifunktionell konstruktion samlar flera ljusfunktioner i en enhet, vilket förenklar reservdelsstyrning och montering.
• Vibrationsdämpning minskar mekanisk stress på glödlampor och interna anslutningar, vilket minskar frekvensen av fel relaterade till vibration.
• Kabelklar och färdigmonterad med glödlampor gör enheten snabb att byta ut utan extra komponenter.

Tillverkarsuppgifter

Produkten kommer från Aspöck, en erkänd tillverkare av belysningskomponenter för släpvagns- och entreprenadbruk. Använd MPN 102.14.01 och GTIN ASP24-4700-007 vid beställning för att säkerställa rätt modell och reservdelssamverkan.

Anteckningar om användning

• Kontrollera alltid monteringsriktningen (vänster) före installation.
• Säkerställ korrekt säkring och test av funktioner efter anslutning (bakljus, bromsljus, blink och dimljus).
• Om fordonets kabelsystem är annorlunda (t.ex. LED-omvandlat eller 24 V), bedöms kompatibilitet och eventuella anpassningar av en kvalificerad tekniker.
