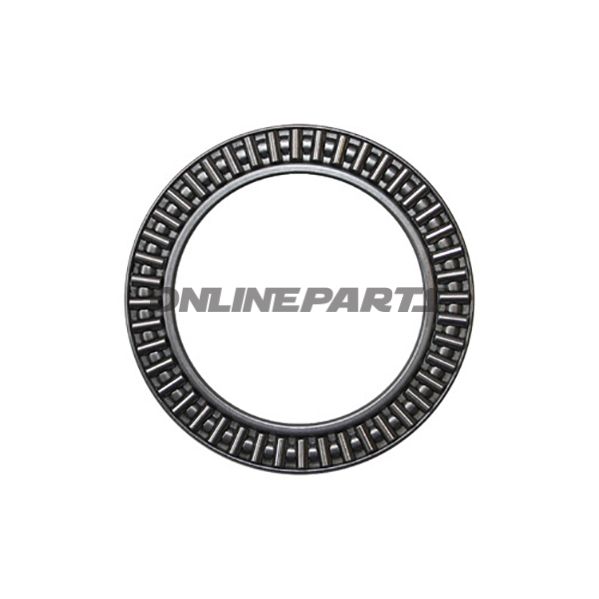

Axial-Nadelkranz Hofmannduolift 1333012

Axial nålringskrans för lyftutrustning — Hofmann DUOLIFT 1333012

Produkt: Axial nålringskrans från Hofmann, modell DUOLIFT 1333012 (MPN: 652.53.72, GTIN: 8054081104593). Denna komponent är avsedd för axiala belastningar i maskinkonstruktion och lyftanordningar, inklusive Hofmanns DUOLIFT-system.

Funktion

• Axial nålringskrans tar upp axiala krafter mellan två kontaktytor och tillåter rotation med minimalt glid.
• Den passar bra för användning i trånga konstruktioner där hög axiad bärkraft ska kombineras med låg bygghöjd.
• Typiska användningar inkluderar lagerpaket i lyftbommar, svivelleder och axelända konstruktioner i verkstads- och lyftutrustning.

Material och konstruktion

• Material: Härdat stål. stålet ger hög styrka och slitytstyrka vid upprepad axial belastning.
• Design: Nålarna är arrangerade i en slank krans, vilket säkerställer en jämn fördelning av axiallagen över kontaktytorna.
• Ytbehandling: Komponenter av denna typ levereras vanligtvis med en brunså eller lätt nitrerad yta för att minska korrosion och slitage; vid kritiska tillämpningar rekommenderas korrekt smörjning och eventuell efterbehandling efter montering.

Mått och dimensioner

• Inre diameter (ID): 55 mm — passar till axlar och inre hållskivor med denna måttspecifikation.
• Yttre diameter (OD): 77,5 mm — relevant vid anpassning i hus eller monteringsfläns.
• Höjd (bredd på kransen): 3 mm — låg profil, lämplig där axialt utrymme är begränsat.

Kompatibilitet och användningsöverväganden

• Produkten uppges som Hofmann DUOLIFT-komponent och är kompatibel med Hofmanns lyftutrustning, men kan även användas i andra konstruktioner där dimensioner och lastkrav överensstämmer med de angivna måtten.
• Vid montering ska toleranser mellan axel, hus och nålringskrans kontrolleras noggrant för att undvika punktbelastningar eller för stort spel.
• Korrekt smörjning är avgörande för livslängd; använd fett eller olja enligt tillverkarens anvisningar för det kompletta systemet.

Tekniska fördelar

• Hög axial bärkraft vid låg bygghöjd — lämplig för kompakta mekaniska sammankonstellationer.
• Stålmaterialet säkerställer slitytstyrka vid upprepad belastningscykler.
• Standarddimensioner (ID 55 mm, OD 77,5 mm, höjd 3 mm) gör det enkelt att utbyta eller integrera i befintliga konstruktioner.

Identifikation

Producenten är Hofmann, modellbeteckning DUOLIFT 1333012. Internt reservdelnummer (MPN) är 652.53.72 och globalt handelsnummer (GTIN) är 8054081104593 — dessa nummer kan användas för entydig beställning och kontroll av kompatibilitet vid inköp.

Monteringstips

• Rengör monteringsytor noggrant för att undvika partiklar mellan nålarna och löpbana.
• Undvik att utsätta vid monteringen för överdriven slagkraft; använd lämpligt pressverktyg för att skydda nålar och ring.
• Efter montering: kontrollera fri rotation och frånvaro av ojämnheter eller bindningar innan idrifttagning.

Kontakta Hofmanns tekniska dokumentation för detaljerade toleranser och toleranstabeller om produkten ska ingå i krävande maskinbearbetade sammanställningar eller certifierade lyftanordningar.
