Avgasrör pneumatisk NW 100 Typ 3860 60 x 120 - 75 x 125 mm

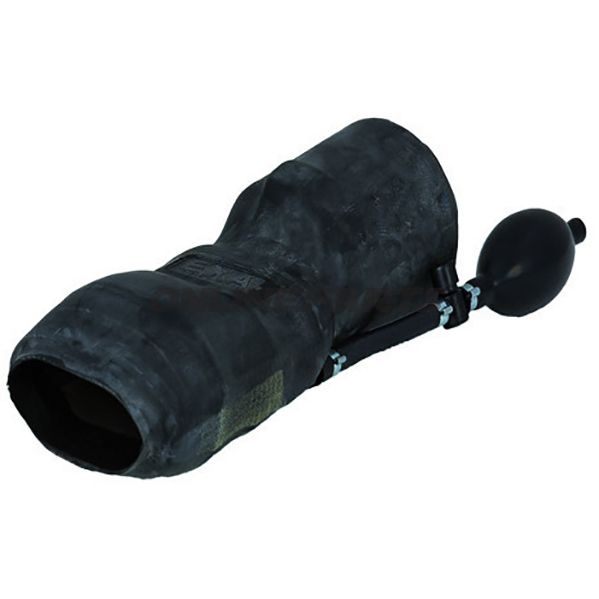

Pneumatisk sugbeslag NW 100 (Typ 3860) för ovala avgasrör

Produkt: Pneumatisk sugbeslag, Typ 3860, avsedd för montage i ovala avgasrör med anslutning för slang NW 100. Tillverkare: EXA. Tillverkningsnummer (MPN): 676.00.12.

Denna pneumatiska sugbeslag har utvecklats för att stänga eller klämma av avgasänden invändigt med hjälp av ett luftfyllt gummielement. Slussen levereras med inbyggd handpump och avtappningsventil, så att trycket kan justeras manuellt vid montering eller service.

• Funktion: Ett ovalt gummielement blåses upp för att skapa en luftpolsterklämning utåt mot avgasrörets insida. Det ger en tät, reversibel avstängning av aktuellt rör för tillfällig blockering eller test av avgas-komponenter.
• Användningsområde: Passar för montering i ovala avgasändar på person- och lättlastbilar där snabb och tätslutande avstängning behövs utan permanent mekanisk fästdning. Typiska fordon där liknande enheter används inkluderar Mercedes-Benz (t.ex. GLA, R-klass), Porsche Cayenne och Volvo XC70.

Dimensioner och gränser

• Min. höjd x bredd: 60 x 120 mm
• Max. höjd x bredd: 75 x 125 mm
• Slanganslutning: NW 100 (100 mm nominell tvärsnittsarea)
• Temperaturbeständighet: upp till 150 °C

Material och egenskaper

• Ovalt gummielement: Elastisk gummiblandning utformad för att bilda tät tätning mot metalsidor i avgasrör. Materialets temperaturbeständighet anges upp till 150 °C, vilket täcker vanliga driftstemperaturer vid kortvariga test- och serviceoperationer.
• Handpump och ventil: Mekanisk pump i kombination med avtappningsventil möjliggör tryckjustering och säker avluftning utan specialverktyg.
• Monteringsprincip: Pneumatisk tätning minimerar behovet av mekaniska klämmor och reducerar risk för skador eller deformation av rörets kant vid korrekt användning.

Praktiska anmärkningar för mekaniker

• Säkerställ att mäta den ovala öppningen (HxB) före montage, så att den ligger inom 60x120 mm till 75x125 mm för korrekt tätning.
• Använd handpumpen för gradvis uppbyggnad av tryck och kontrollera tätningen visuellt och med relevanta mätinstrument vid krav på gastäthet eller flödestest.
• Lossa alltid trycket med den inbyggda avtappningsventilen före demontering för att undvika plötslig utkastning eller skada på komponent och operatör.
• Produkten är lämplig för tillfällig stängning och test; varaktig permanent blockering av avgasflödet rekommenderas inte utan ytterligare värme- och materialbedömning.

Kompatibilitet

Typ 3860 med NW 100-anslutning är lämplig för avgasändar med oval tvärsnitt inom angivna dimensioner. Exempel på användning i bilmodeller inkluderar bland annat Mercedes-Benz GLA och R-klass, Porsche Cayenne och Volvo XC70; kontrollera alltid mått och form innan köp.

Identifiering

Tillverkaren EXA och modellnumret (MPN 676.00.12) anger denna artikelnummerering och underlättar reservdelarbeställning samt entydig identifikation i verkstadens delaradministration. GTIN uppges inte för denna vara.
