Avdragarsats 2-arm MED SEITL-KLÄMMA

2-armat pressverkset med sidoklamra för inre lager och navringar

Produkter: 2-arms pressverkset från Kukko (modell MPN 646.00.09, GTIN 4021176100536). Setet kombinerar ett specialiserat 2-arms pressverk med VAG-adapter för hålaxlar och en omvändbar 2-arms separator (serie "COBRA") med roterbara presskrokar och sidoklamra.

Funktion och användning

• Pressverkets design gör det möjligt att avlägsna inre ringar på hjullager och andra komponenter där endast den inre ringen sitter fast på axeln — typiska situationer vid föraxlar på VAG-fordon (t.ex. VW Golf IV med nitad ABS-rotor, hjulnav 1JO407613G).
• VAG-adaptern (VAG V10.1) möjliggör planstöd och fäste till hålade axlar, så dragkrok och klämfunktion kan gå in och deformera den inre ringen kontrollerat, vilket underlättar avdraget utan att skada axel eller omgivande delar.
• "COBRA"-separatorn är avsedd för situationer där vanliga pressverk inte kan användas — för hjullager, kullager, kugghjul och liknande komponenter med trångt åtkomster eller oregelbundna avdragssidor.

Upplägg och materialval

• Huvudkomponenterna tillverkade i härdat stål för att säkerställa dimensionsstabilitet under höga påfrestningar. Materialvalet ger motstånd mot böjning och slitage vid upprepad användning.
• Presskrokarna är vändbara och utrustade med skiftringar och multihål, så kroksgrepp och fastsättningsdjup kan anpassas till den del som ska dras av.
• Sidoklamran är konstruerad för att pressa presskrokarna fast mot delen innan kraften appliceras genom sexhål/huvud, vilket minskar risken för glidning och lokala skador.

Tekniska egenskaper

• Drivtyp: 22 mm sexkant (snabbspänning via 22 mm nyckel eller momentverktyg).
• Vinggrepp / arbetsområde: upp till 95 mm.
• Spänningsdjup: ca 170 mm (varierar beroende på montering och användning av multihål i krokarna).
• Angiven kraftkapacitet: upp till ca 5 t / 100 Nm (angivelsen hänvisar till maximal använd kraft vid korrekt uppspänning).
• Vikt: pressverksdelarna väger vardera cirka 2,0 kg och 2,6 kg beroende på komponent (dvs specialpressverk och COBRA-separator).

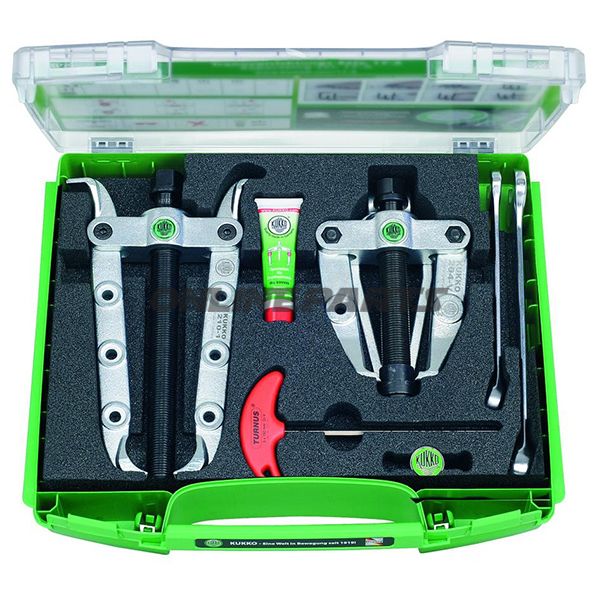

Leveransinnehåll

• 2-arms specialpressverk för inre ringar med VAG-adapter.
• 2-arms omvändbar separator "COBRA" (serie 210) med roterbara presskrokar och sidoklamra.
• Nödvändiga verktygsdelar för montering och användning: spindelnyckel, sexkantnyckel/T-handtang för montering av fäste och rörspetsdysa.
• Produkten levereras komplett som set från Kukko (MPN 646.00.09, GTIN 4021176100536).

Praktiska fördelar och användningstips

• Den plana stöden från adaptern och den kontrollerade deformeringen av innerringen gör det möjligt att avlägsna fastsittande ringar utan att behöva värma eller hacka — relevant vid service av hjullager på VAG-plattformar.
• Vändbarheten på krokarna och multihålslösningen ökar flexibiliteten vid varierande komponentgeometrier och gör det möjligt att flytta greppposition utan att byta utrustning.
• Använd en lämplig moment- eller drejnøgle på 22 mm för att säkerställa jämn, kontrollerad dragning och undvika brott på skruvdelar. Kontrollera alltid komponenternas skick före användning och undvik överspänning på rostiga eller svaga delar.

Kompatibilitet och tillverkare

Produkten är utvecklad av Kukko och är lämplig för användning på bilar och komponenter där det behövs att dra ut invändiga lager, rotoror och liknande delar. GTIN 4021176100536 och MPN 646.00.09 identifierar setet i Kukko:s program för pressverk.
