Avdragare 3ARM Spännvidd 90 mm SNABBVERST smal HAKA

3-armad dragare, 90 mm räckvidd – smala S-krokar för trånga utrymmen

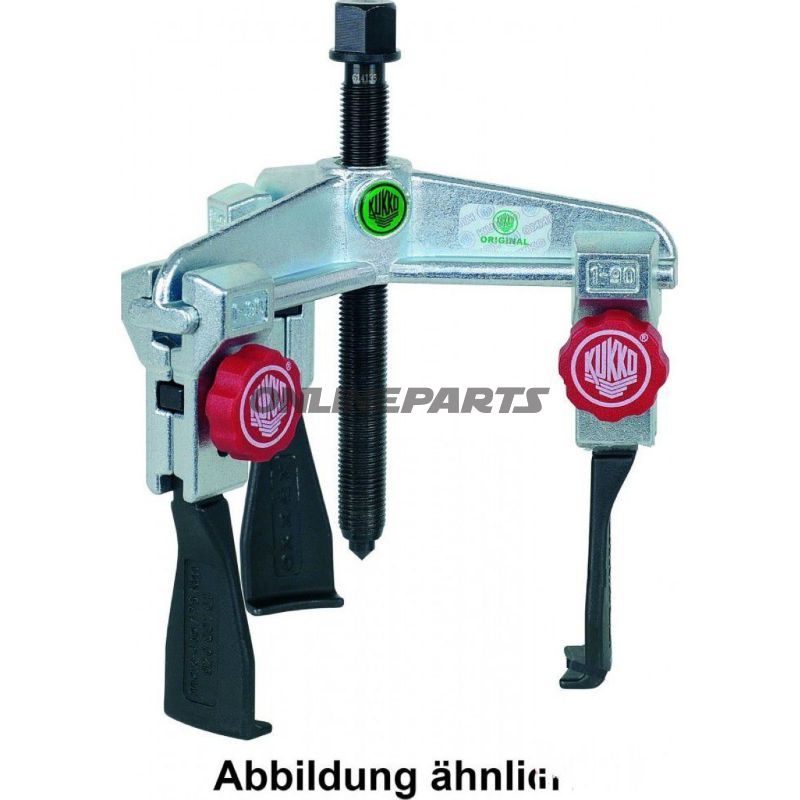

Produkt: 3-armad dragare med smala S-krokar från Kukko (MPN: 646.00.25, GTIN: 4021176756894). Designad för extern och intern dragning av kugghjul, lager, tandhjul och synkroniseringsdelar i begränsade utrymmen.

Funktion och användning

• Tre armar fördelar belastningen jämnt och ger ett säkert och centrerat grepp om arbetsstycket.
• De smala, smäckra S-formade krokarna är avsedda för trånga, svåråtkomliga ställen där vanliga krokar inte når.
• Krokarna kan vändas så att dragaren kan användas både som extern och intern dragare.
• Lämplig för avlägsnande av asymmetriska arbetsstycken tack vare central spänning och självspännande mekanik.
• Parallella krokpositioner upprätthålls i varje inställning, även vid full belastning, vilket minskar risken för urviktning av arbetsstycket.

Användning och teknologier

• QUICK‑ADJUST: Handgrepp på tvärstänger gör det möjligt att snabbt lossa, förflytta och fästa krokarna stegvis utan nyckel.
• GLIDE & FIX: Optimerad geometri mellan tvärbalk och glidplattor säkerställer lätt rörelse vid justering och solid fixering under dragning.
• SELFLOCK: Fastskruvning av låsapparaten klämmer krokarna centralt så att de greppar arbetsstycket och förhindrar att krokarna glider eller flyttar sig under arbetet.
• Spindelhuvuden med krage förhindrar nyckeln från att glida under dragprocessen.
• Tvärstangen har sexkantig profil, så ett motståndsnyckel kan användas vid behov.

Material och konstruktion

Dragarmarna och krokarna är tillverkade med fokus på styrka och exakt passform för att säkerställa säkert grepp och skonsam kontaktyta mot arbetsstycket. Ytor och geometrier är utformade för att fördela trycket över de stora kontaktytorna, så arbetsstycket avlägsnas utan onödig punktbelastning. Spindel och tvärstång har profiler som möjliggör motstånd och korrekt kraftöverföring vid användning av moment.

Tekniska data

• Spännvidd (operativ räckvidd): 90 mm
• Spänningsdjup: 100 mm
• Yttre spänning: 70–140 mm
• Sextantskylt (driv): 13 mm
• Prestanda: max. 3 ton / 40 Nm
• Vikt: ca. 1,10 kg

Kompatibilitet och typiska användningar

• Utvecklad för arbete med kopplingar, lager, kugghjul, piggnar och rotorblad, särskilt i motorcykelverkstäder och andra mekaniska miljöer med begränsat utrymme.
• Kan användas både som intern och extern dragare genom att vända krokarna; extra axel-förlängningar (valfria) kan anpassas om större käkdjup krävs.

Leverantör och identifiering

Produkten levereras av Kukko och är identifierad med producentnummer (MPN) 646.00.25 och GTIN 4021176756894. Kukko anges som tillverkare i tekniska data och står bakom den patenterade funktionaliteten QUICK‑ADJUST, GLIDE & FIX och SELFLOCK.

Observera: Avfar haven är ett verkstadsverktyg avsett för proffs och personer med erfarenhet av mekanisk demontering och montering. Säkerställ korrekt fastspänning och använd lämplig moment för att undvika skador på arbetsstycken eller verktyg.
