Avdragare 2ARM spännvidd 220mm omvändbara krokar

2-armad avdragare, räckvidd 220 mm — omvända krokar för avdrag av remskivor och lager

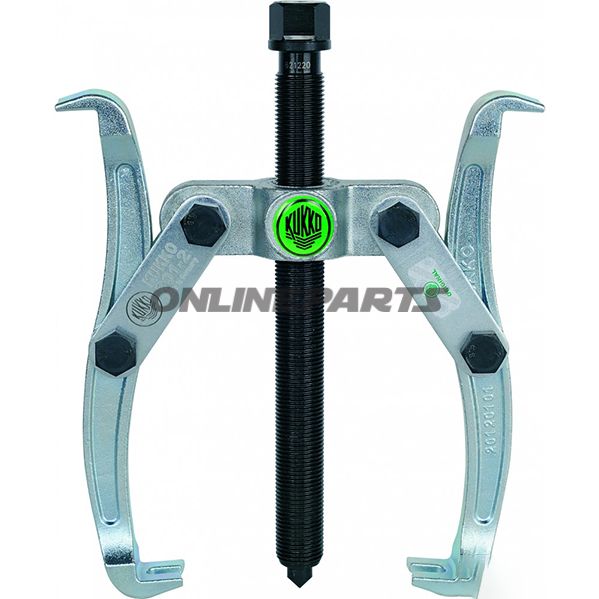

Produkt: 2-armad avdragare från Kukko (MPN: 646.00.13, GTIN: 4021176026676). Detta verktyg är utformat för att avlägsna remskivor, kugghjul, kullager och liknande komponenter i trånga arbetsutrymmen.

Funktion och arbetsprincip

• Tvåarmskonstruktionen gör det möjligt att greppa komponenter från två motsatta punkter och arbeta platsbesparande, även i situationer där en tre-armad lösning inte kan användas.
• De omvändbara krokarna kan monteras på båda sidor av armen, så kroksymmet passar uppgiften.
• Flera hål i krokarmarna möjliggör varierad spänningsdjup och flexibel fäste till olika arbetsstycken geometrier.
• När spindeltrycket ökas ökar kroghållet automatiskt greppet om det avdragna arbetsstycket, vilket minskar risken för slippage under dragoperationen.
• Kan användas som extern och intern avdragare samt för avdrag av rotorer och kugghjul beroende av montering och krokens position.

Materialval och konstruktionsegenskaper

• Krokar och armar är tillverkade i härdat stål med ytbehandling för att motstå slitage vid upprepad användning och för att säkerställa dimensionell styvhet vid hög belastning.
• Spindel och sexkantsdriv är utförda i legerat verktygsstål, dimensionerat för att kunna absorbera torsionsmoment upp till 150 Nm utan plastisk deformation.
• Konstruktionen är mekaniskt enkel och reparerbar — utbytbara krokar och standardspindel gör underhåll och utbyte enkelt i ett verkstadsmiljö.

Tekniska data

• Spännvidd (operativ räckvidd): 220 mm
• Spänningsdjup: 130 mm
• Antal hål i kroken: 1 (per krokarm för positionsfastställning)
• Sekskantdrev: 22 mm
• Max moment/kapacitet: ca. 150 Nm
• Vikt: ca. 2,4 kg

Användningsområden och kompatibilitet

• Särskilt lämplig för avdrag av små till medelstora remskivor, kugghjul, lager och rotorer på motorcyklar, mindre maskiner och i bilverkstäder.
• Två-armad utförande rekommenderas vid begränsad åtkomst eller där platsförhållandena hindrar användning av större avdragare; kan kombineras med separationsanordningar vid behov.

Praktiska anmärkningar vid bruk

• Se till korrekt centering av spindeln i axeln och jämn tillsättning för att undvika skev belastning på krokarnas.
• Kontrollera krokarnas position i borrhålen för att uppnå önskat spänningsdjup och säkerställa att kroghovden sitter korrekt under hela draget.
• Använd lämpligt momentverktyg för spindeldriften (22 mm hexagon) och undvik överdriven slagmotstånd som kan skada gängor eller arbetsstycke.

Tillverkare och identifikation: Produkten kommer från Kukko, en känd tillverkare av avdragare; MPN 646.00.13 och GTIN 4021176026676 är integrerade i denna beskrivning för entydig identifikation och reservdelbeställning.
