Avdragare 2ARM Spännvidd 120 mm SNABBVERST smal HAKA

Tvåarmad avdragare (extern/intern) med 120 mm spännvidd för trånga områden

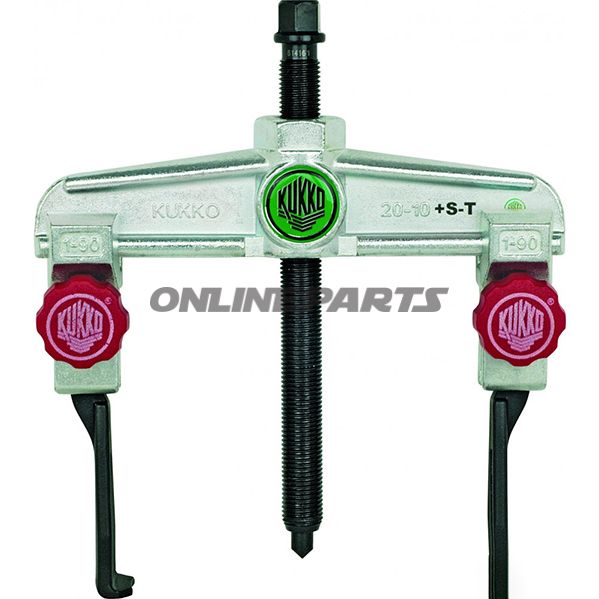

Produkt: Kukko tvåarmad avdragare, typ 20 + S‑T. Modellen anges med tillverkarens artikelnummer MPN 646.00.11 och GTIN 4021176321368.

Funktion

• Avdragarens primära funktion är kontrollerad borttagning av transmissionsväxel, lager, kugghjul, kugghjulsskivor och synkroniserade komponenter i trånga eller svårtillgängliga utrymmen, t.ex. gjutgods‑kaviteter.
• Kan användas som både extern och intern avdragare genom att vända gripbenen.
• Tvåarmkonstruktionen möjliggör platsbesparande arbete och säkra parallella krokar i varje arbetsposition, även under full belastning.
• Designad så att det avdragna arbetsstycket endast belastas på avdragarkrokarnas bärande ytor, vilket minskar risken för skador på arbetsstycket.

Viktiga design- och funktionsdetaljer

• Smal S‑T avdragarkrok: extremt smalt profil för åtkomst i trånga områden.
• Snabbjustering i trapezform: gör det möjligt att lossa, förskjuta och hålla avdragarkrokarna stegvis utan användning av skiftnyckel via handtillträningsandelen.
• GLIDE & FIX: optimerad geometri mellan tvärbalk och glidstycke för lätt rörelse och fast fäste av krokarna på tvärbalken.
• QUICK‑ADJUST: handtillträningsandelen möjliggör snabb låsning och flyttning av krokar utan verktyg.
• SELFLOCK: genom att skruven centreras och dras åt sedd avdragningen, förhindras oavsiktlig rörelse eller glidning.
• Tvärbalkens sexkantprofILENAME gör det möjligt att hålla tvärbalken fast med skiftnyckel vid behov.
• Spindellöftena har en krage som minskar risken för att skiftnyckeln glider under avdragningen.
• Valfria axelutvidningar kan användas för att anpassa spärrdjupet till applikationen.

Material och egenskaper

• Konstruktionen är tillverkad i härdade och precisionsbearbetade metalldelar, dimensionerade för verkstadslig användning. Materialvalet fokuserar på lågt slitage och formstabilitet under angivna belastningar.
• Spindel och tvärbalk är designade med ytbearbetning för korrosionsbeständighet och för att säkerställa jämn rörelse mellan glidytor.
• Flaktprofil och kragar är maskinbearbetade för exakt passform vid motverk och verktygsanvändning.

Tekniska data och kompatibilitet

• Spännvidd (operativ räckvidd): 120 mm (anges som standard). Yttre spännviddsområde: 70–180 mm.
• Skärybdepth / spänningsdjup: 100 mm.
• Hex (driv): 13 mm sexkant.
• Effekt/kapacitet: max. 2,5 ton / 35 Nm rekommenderat vridmoment för spindelmontering.
• Vikt: ca. 1,20 kg.
• Användningsområden: lämplig för lager, främre kugghjul, rotor och andra axiala komponenter, både som intern och extern avdragare.

Praktisk användning i verkstaden

• Den snabba, nyckelfria justeringen sparar tid vid upprepade uppgifter, särskilt i trånga monteringpositioner.
• SELFLOCK-funktionen och kragen på spindellöftena ökar säkerheten vid avdrag och minskar behovet av konstant motstöd.
• Den kompakta tvåarmade konstruktionen är praktisk vid arbete på motorer och växellådor där platsen är begränsad.

Tillverkare och identifikation

Produkten levereras av Kukko och är identifierad med MPN 646.00.11 samt GTIN 4021176321368. Dessa koder kan användas för att kontrollera kompatibilitet och reservdelsinformation i verkstadens inköpssystem eller i Kukko‑dokumentation.

Tekniska data ( tabellutdrag )
