Auxiliary Power Outlet Plastic Din/Iso 4165

Inbyggnadsuttag (FLA) för 6–24 V-installationer

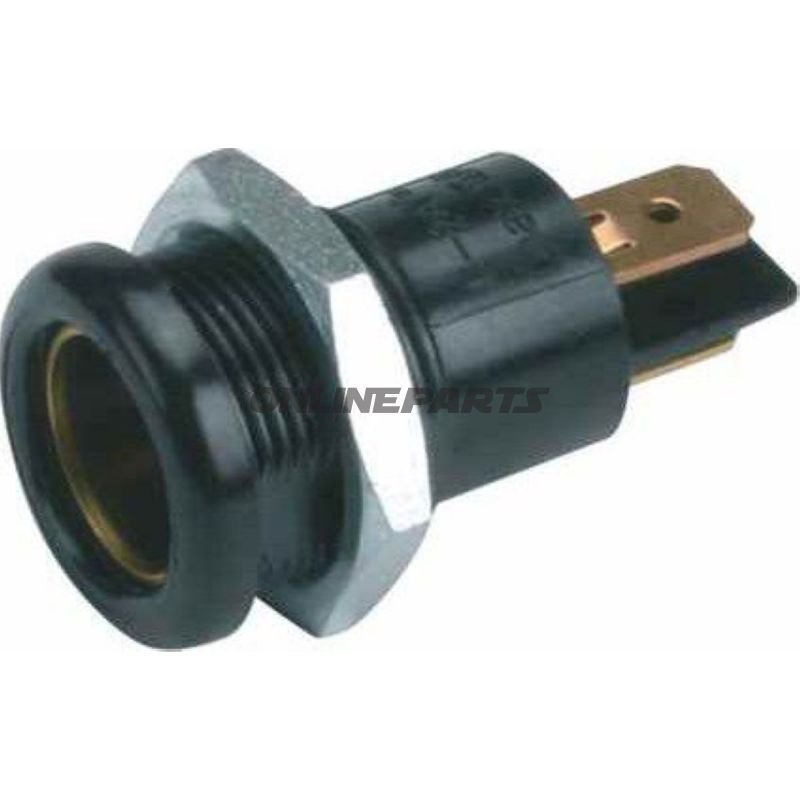

Detta inbyggnadsuttag (FLA) från Bosch, modellnummer 146.75.70 (GTIN 3165142794525), är utformat för fast installation enligt DIN/ISO 4165-standarden och används typiskt för strömförsörjning i fordon och marina applikationer där en lågspänningsutgång ska monteras i instrumentpanel eller kaross.

Funktionen är enkel: uttaget ger en skyddad, inbyggd anslutning till 6–24 V-system och kan hantera kontinuerlig belastning upp till 12 A. Anslutningen sker via två flatstift, och jordanslutningen är isolerad för att minska risken för oönskad kontakt med chassi och förbättra säkerheten vid installation.

• Modell och identifiering: Bosch 146.75.70, GTIN 3165142794525.
• Elektriska data: Avsedd för 6–24 V, kontinuerlig belastning 12 A.
• Anslutning: 2 flatstift (2 flikar) för snabb och standardiserad kabelanslutning.
• Montering: Inbyggnadsmontering enligt DIN/ISO 4165; fästs med sexkantsmutter M18 x 1, SW 22.
• Jordterminal: Isolerad jordanslutning för säker och pålitlig chassijordning.

Materialval: huset är tillverkat av plast, vilket ger korrosionsbeständighet och elektrisk isolering utan onödig vikt. Plastens användning innebär också att komponenten är motståndskraftig mot vanlig nötning i förarhytts- och instrumentpanelmiljöer, men som med alla plastdelar bör man vara uppmärksam på värme- och kemikaliepåverkan vid tät montering nära motorutrymme eller avgaskomponenter.

Praktiska anmärkningar för montering och användning:

• Förborrning och hålstorlek: Följ DIN/ISO 4165-anvisningar för korrekt utskärning och klaring för M18 x 1-mutter. Säkerställ åtkomst till muttern (SW 22) vid installation.
• Kabeldimension och säkring: Dimensionera kablar och säkringar efter 12 A kontinuerlig belastning och eventuella startströmmar från ansluten utrustning. Använd korrekt isolerade flatstift för att säkerställa mekanisk och elektrisk kontakt.
• Miljö och tätning: Plasthuset ger grundläggande skydd; använd ytterligare tätningar eller packningar om uttaget placeras i utsatta, våta eller dammiga områden för att förhindra inträngning av fukt.
• Underhåll: Kontrollera regelbundet kontaktytor och jordanslutning för oxidation eller lösa förbindelser; rengör med lämpligt kontaktmedel vid behov.

Detta enkla, standardiserade inbyggnadsuttag från Bosch är lämpligt när du behöver en robust 2-polig lågspänningskontakt för fordoninstallationer, med tydliga monteringsmått (M18 x 1, SW 22) och en isolerad jordanslutning för ökad säkerhet. GTIN och MPN är angivna för entydig referens vid reservdelsbeställning och dokumentation.
