Auflaufeinrichtung Knottkf30e

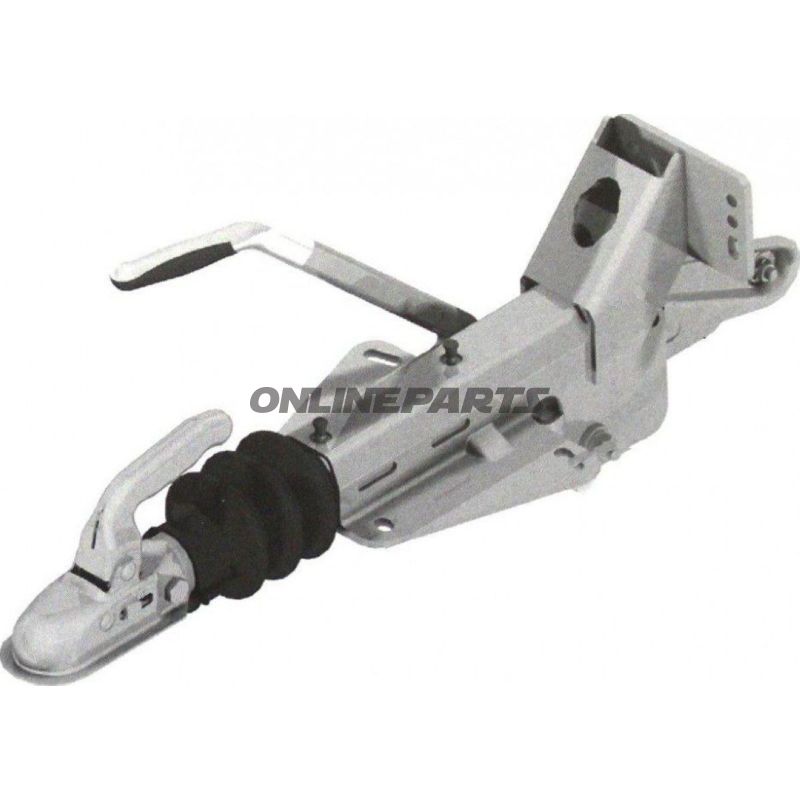

Knott KF30E / GF uppläggningsutrustning med stödhjulsfäste för V-kopplingsstång

Produktöversikt: Knott KF30E / GF är en mekanisk uppläggningsutrustning (bromsande uppspänningsanordning) avsedd för V-formade dragstänger på släpvagnar och husvagnar. Enheten innehåller en kulkoppling och en integrerad stödhjulsfäste, utformade för bilar och släpvagnar med sammanlagt tillåten totalvikt i området 2.500–3.000 kg och en maximal stödvikt på 150 kg. Detta är en bromsad uppläggningsenhet (aufzulafeinrichtung: gebremst) från tillverkaren Knott (MPN 338.02.62, GTIN 204303.001).

Funktion:

• Uppläggningsutrustningens primära funktion är att överföra trailerens rörelseenergi till fordonets bromsar vid deceleration, så trailern automatiskt åläggs bromsar vid inbromsning.
• Kulkopplingen säkerställer mekanisk förbindelse mellan dragstaven och dragkroken på bilen, och aktiverar uppbromsningsmekanismen vid påtryck från fordonet.
• Stödhjulsfästet möjliggör stabil stöd och manövrering av avkopplad trailer, samt justerbar höjd vid på- och avlaster.

Material och konstruktion:

• Konstruktionen är utförd i stål med korrosionsskyddande ytbehandling lämplig för utomhus- och vägexponering. Materialvalet prioriterar slitstyrka och hållbarhet under belastning och vibrationer.
• Kulkopplingen är tillverkad i härdat stål för att säkerställa korrekt kraftöverföring och motstå upprepade belastningscykler.
• Stödhjulsfästet är dimensionerat för att bära den angivna stödvikt (150 kg) och kan monteras i både övre och nedre position beroende av ramgeometri och platsförhållanden.

Dimensioner och monteringsmål:

• Hålmått, främre flankerplåt: 110–120 mm (avstånd mellan monteringshålen).
• Hålmått, bakre flankerplåt: 200 mm.
• Hålmått, sidoplåt: 166 mm.
• Enheten är avsedd för montering på V-kopplingsstång med angivna flangavstånd, kontroll av motsvarande mått på trailerens drag är nödvändigt före montering.

Kompatibilitet och användning:

• Lämplig för bromsade släpvagnar och husvagnar med tillåten totalvikt 2.500–3.000 kg.
• Kontrollera att trailerens dragstång har kompatibla flangeavstånd (se ovan) och tillräckligt utrymme för stödhjulsfästets övre eller nedre monteringsposition.
• Rekommenderas till mekaniker och ägare som har erfarenhet av montering av uppläggningsutrustning och anpassning av dragstångens flangehål.

Säkerhet och underhåll:

• Efter montering ska samtliga bultar och anslutningar åtdras enligt tillverkarens momentangivelser och kontrolleras regelbundet för lösningar och korrosion.
• Bromsanordningen bör inspekteras för korrekt funktion vid anslutning/lossning och rutinmässigt smörjas centralt där Knott anger för att säkerställa korrekt glid- och bromsverkan.
• Undvik att överskrida angiven sammanlagd totalvikt eller stödvikt för att undvika överbelastning av komponenter.

Identifiering: Enheten levereras under märket Knott och identifieras med tillverkarens artikelnummer MPN 338.02.62 och GTIN 204303.001. Dessa nummer kan användas vid förfrågan om reservdelskompatibilitet, dokumentation eller vid beställning för att säkerställa korrekt modell.

Anmärkningar till montage: Innan montering bör du jämföra de angivna flangeavstånden och dragstångens typ. Stödhjulsfästets position kan ändras mellan övre och nedre montering, beroende på trailerens konstruktion. Om det råder osäkerhet om kompatibilitet eller om nödvändig anpassning av flanger och hål, rekommenderas det att konsultera teknisk dokumentation från Knott eller en fackman.
