ATL 225SEL02019 ATL bärarmödra

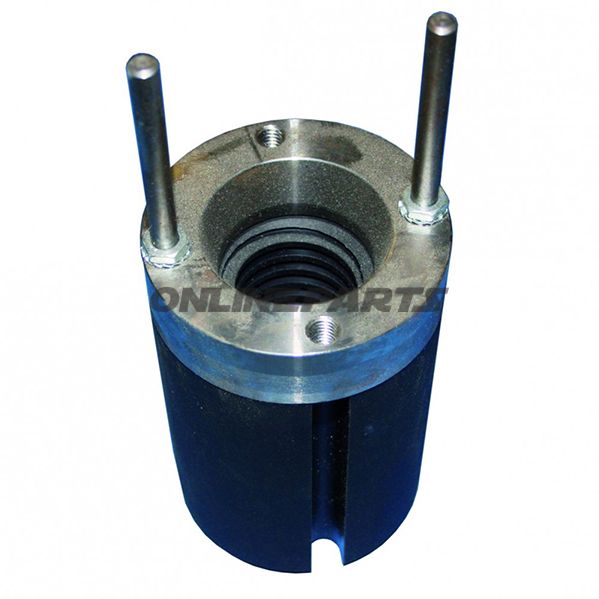

Dragmutter till styrspindel — ATL 225SEL02019 (652.22.21)

Denna dragmutter (MPN: 652.22.21, GTIN: 4260499471750) är en stöd-/dragmutter designad för montering på en styrspindel med yttre diameter 43,5 mm. Den används som tryytsyta och bärande element i samband med topptät/krone, lager eller andra komponenter där en exakt, lågfriktionskontakt och jämn belastningsfördelning är nödvändig.

Funktion

• Överför axialt tryck från toppmuttern/topptät till styrspindel och närliggande leddelar.
• Fungerar som stödyta för att hålla rätt avstånd och bidrar till jämn belastningsfördelning.
• Minskar direkt metall-mot-metall kontakt genom inbyggd metallring i plastkärnan, vilket minskar slitage på spindel och lagerytor.

Material och konstruktion

• Konstruktion: Plastkropp med inväst metallring. Kombinationen ger en kompakt del med inslag av både låg vikt och lokal förstärkning, där metallringen bär centrala belastningar.
• Plasttypen valdes för god formstabilitet och låga friktionsegenskaper; metallringen säkerställer exakt passform runt spindel och bärande egenskaper vid axial belastning.
• Ytan är utförd i valnötsfärgigt utseende (nötträlook), främst kosmetisk — påverkar inte de mekaniska egenskaperna.

Mått och passform

• Inre diameter för spindel: 43,5 mm — beräknad för att sitta tätt runt en spindel med denna diameter.
• Höjd: 205 mm — måttet anger den totala höjden på muttern inklusive plastkropp och metallring.

Tekniska fördelar

• Kombination av plastens vibrationsdämpande och själv-smörjande egenskaper med metallringens bärförmåga.
• Minskar risk för punktbelastning på spindel och tillhörande lager jämfört med en ren metallmutter.
• Lätt och dimensionellt stabil del som är enkel att hantera vid montering och demontering i verkstaden.

Kompatibilitet och användning

• Designad för användning på styrespindlar med Ø 43,5 mm; ska kontrolleras mot befintliga topptätar, lager och packningar för korrekt montage.
• Lämplig för mekaniker och erfarna motorcykelförare som ska ersätta en dragmutter eller anpassa styr-/topptätsuppbyggnad.

Identifiering

• Modellbeteckning: Dragmutter ATL 225SEL02019 (nämns i produktnamnet).
• MPN: 652.22.21 — använd vid beställning för att säkerställa korrekt reservdel.
• GTIN: 4260499471750 — kan användas för sökning i kataloger och lagerstyrning.

Noteringar

• Kontrollera alltid måtten på den befintliga spindeln och tillhörande delar före montage. Felpassning kan ge oavsiktlig belastning på lager eller fel styrningsaxelinställning.
• Det rör sig om en enstaka reservdel; förpacknings- eller fraktstorlekar kan variera och anges inte här.
