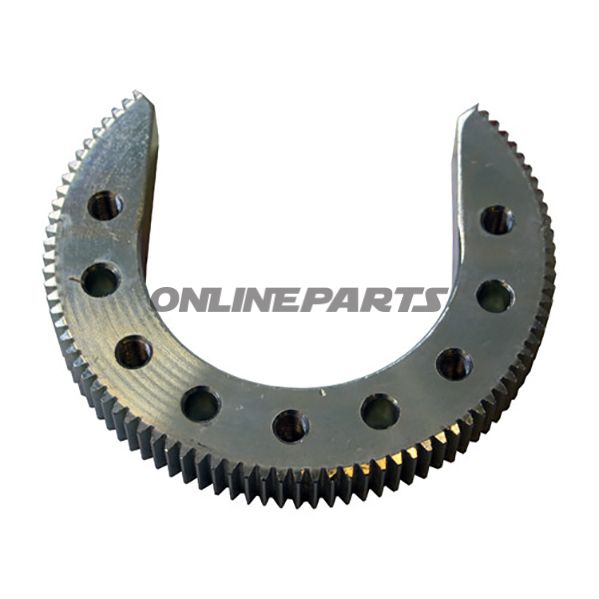

Låsnings tandhjul för dubbelled (Arretierzahnscheibe) – Nussbaum

Produkt: Låsnings tandhjul för dubbel led från Nussbaum (originaldel). Integrerar GTIN 4062154005245 och tillverkarens nummer MPN 652.55.54.

Funktion

Denna komponent fungerar som lås- och kopplingselement i ett dubbelled (doppelgelenk). Tandskivan säkerställer positionslåsnin g mellan två ledflänsar genom att ge en säker mekanisk kontakt via tandprofilen, samtidigt som den möjliggör snabb monteringspunkter via både M8-gänga och genomgående hål. Användningen är typisk i upphängningar, transmissionsdelar eller sammanfogningar där exakt vinkel- och positionslås krävs.

Material och tillverkning

• Material: Stål — valt för dess styrka, nötningstålighet och dimensionsstabilitet under belastning.
• Ytdel: Som original Nussbaum-del levereras komponenten i fabriksstandardbehandling (visuell korrosionsskydd eller efterbehandling kan variera beroende på leverans).
• Design: Tandskiveprofilen är utformad för att absorbera vridmoment och positionskrav utan att väsentligt ändra ledets spelrum.

Mått och tekniska data

• Inre bredd: 79 mm (passar till inre flangeavstånd som angivet).
• Yttre bredd: 127,5 mm.
• Höjd: 18 mm.
• Fäste: 5 x gängad M8 för skruvmontering.
• Extras genomföringar: 4 x genomgående hål Ø 8 mm, avsedda för bultar eller stift som sekundärt fäste eller justeringspunkter.

Kompatibilitet och användningsområden

Som original Nussbaum-del är tandhjulet utformat för användning i system och konstruktioner där Nussbaum-specifikation eller motsvarande dimensioner krävs. De angivna dimensionerna och borr-/gängmönster gör delen lämplig som ersättning i befintliga dubbla led eller för nymontering i mekaniska sammanbyggnader med motsvarande flängegeometri.

Praktiska anmärkningar för montering

• Säkerställ att bult- och hållinjen matchar de angivna måtten (5 x M8 och 4 x Ø8 mm) före slutlig montering.
• Vid återkommande demontering bör rotation och slitage på tandflankerna bedömas; stålmaterialet tål hög belastning, men kraftig zy kan kräva utbyte.
• Använd lämplig moment vid M8-fästen för att undvika deformation av tandprofil eller fläns.

Identifikation

Detta är en original Nussbaum-komponent, MPN 652.55.54, GTIN 4062154005245. Uppgifterna kan användas för att bekräfta reservdelsidentitet vid beställning eller service.
